QCS19H圆盘式蒸汽疏水阀

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 疏水阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

QCS19H圆盘式蒸汽疏水阀产品详细说明：

QCS19H圆盘式蒸汽疏水阀概述：

CS19H/W型圆盘式蒸汽疏水阀体积小，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。

工作原理
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

QCS19H圆盘式蒸汽疏水阀型号规格外型尺寸表

产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	最高允许温度 ( ℃ )	外形尺寸
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	最高允许温度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法兰	0.05-4.0	425	150	58	47	61
	20	法兰	0.05-4.0	425	150	58	47	61
	25	法兰	0.05-4.0	425	160	62	43	61
	32	法兰	0.05-40	425	210	78	52	79
	40	法兰	0.05-40	425	230	80	55	79
	50	法兰	0.05-40	425	230	80.5	64.5	79
	65	法兰	0.05-40	425	280	100	82	85
	80	法兰	0.05-40	425	310	118	92	110
	100	法兰	0.05-40	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺纹	0.05-40	425	80	47	54	47
	20	螺纹	0.05-40	425	90	52	59	57
	25	螺纹	0.05-40	425	95	59	62	57
	32	螺纹	0.05-40	425	105	70.5	89.5	80
	40	螺纹	0.05-40	425	110	70.5	89.5	80
	50	螺纹	0.05-40	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-40	425	80	47	54	47
	20	承插焊	0.05-40	425	90	52	59	57
	25	承插焊	0.05-40	425	95	59	62	57
	32	承插焊	0.05-40	425	105	70.5	89.5	80
	40	承插焊	0.05-40	425	110	70.5	89.5	80
	50	承插焊	0.05-40	425	120	70.5	104.5	80

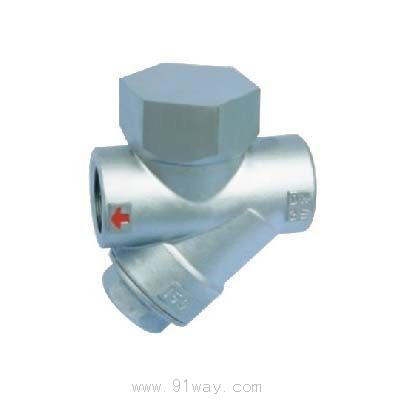

QCS19H圆盘式蒸汽疏水阀（示意图）
