JY-2型直流高低值电压继电器产品详细说明：

用途：
JY-2型直流高低值电压继电器为直流电压自动调节测试元件，可与直流、镍隔电池屏等配套使用。

继电器型号名称：
注: 结构代号“T”为凸出插拔式结构(即20结构)，结构代号“Q”为嵌入插拔式结构(即30结构)，结构代号不写即默认为凸出式结构(即10结构)。

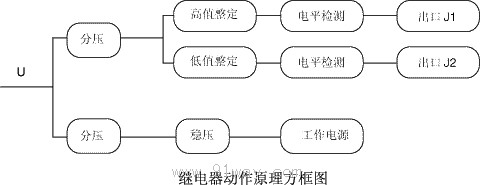

工作原理：
正常情况下，高值整定回路输出电压小于门槛电压，继电器J1不动作，指示灯不亮，低值整定回路输出电压不大于门槛电压，继电器J2动作，动断触点断开，指示灯不亮。
当被监视的输出电压的变化超过继电器的整定范围时(过高或过低)，继电器的动合(高值)或动断(低值)触点接通控制回路，发出信号，即高值整定回路输出电压大于门槛电压，动合触点闭合，指示灯亮，低值整定回路输出电压不小于门槛电压，动断触点闭合，指示灯亮。



使用方法：
该继电器高值和低值可分别通过面板上的拨轮开关进行整定，根据面板上的整定公式可在继电器规定的整定范围内任意调节(调节幅度不小于1V)，拨轮开关分别对应整定公式中的十位和个位。

JY-2型直流高低值电压继电器主要技术参数：
5.1 额定直流电压: 110V、220V。
5.2 动作整定范围
额定直流电压110V: 高值110V－149V，低值80V－109V；
额定直流电压220V: 高值220V－260V，低值190V－220V。
5.3动作时间: 2倍动作值时，动作时间不大于20ms。
5.4定值误差: 不大于±2%
5.5 返回系数: 高值不小于0.97，低值不大于1.02。
5.6 功耗: 在额定电压下，继电器功耗不大于6W。
5.7 触点性能
当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，交流不大于2A，直流电压为24V时，电流不大于5A。
5.8 工作条件
a) 大气压力80kPa－106kPa；
b) 环境温度-10℃－+50℃
c) 空气相对湿度不高于90%(月平均最低温度20℃);
d) 使用地方不允许有较强的外磁感应强度；
e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体；
f) 使用地方不允许有爆炸危险及充满尘埃的介质；
g) 使用地方不允许有较严重的霉菌存在；
h) 使用地方不允许有较强的振动与冲击；
i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸气。
5.9 绝缘电阻
继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。
5.10 介质强度
继电器外壳与各端子间以及电气上无联系的各电路之间的绝缘强度，应能承受2kV，50Hz交流电压，历时1min无闪络与击穿现象。同组接点间应能承受1kV，50Hz交流电压，历时1min无闪络与击穿现象。
5.11 抗干扰性能
符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。

继电器背后接线图：
图中触点为继电器失电状态



继电器外形尺寸及开孔尺寸：
JY-2A见通用结构系统中的附图1；
JY-2A/T见通用结构系统中的附图3;
JY-2A/Q见通用结构系统中的附图7。

订货需知：
8.1 继电器名称、型号。
8.2直流额定电压(如有特殊要求请另外提出)。
8.3 触点形式如为特殊要求请另外写明。
8.4 订货数量。
8.5 如有需要可改装成交流高低值电压继电器，整定范围和使用方法同直流高低值继电器。
