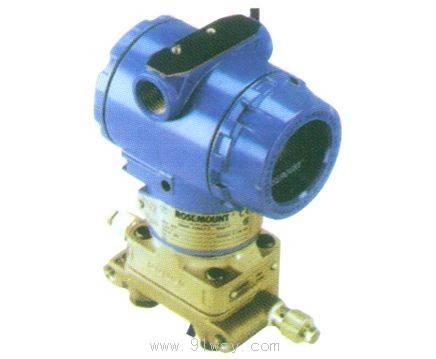

SCC3051系列智能变送器产品详细说明：

产品简介

SCC3051系列智能变送器是采用世界先进成熟可靠的电容技术，通过国内科研力量结合我国实际情况开发生产的新一代智能化变送器。在原理上采用了直接数字电容电路来替代模拟信号放大电路及 A/D转化电路，利用数字化补偿技术对温度静压进行补偿，提高了测量精度，降低了温度漂移。变送器整机具有体积小、重量轻、调整方便、可靠性高、长期稳定性好等特点，以单向过载保护能力强，适用于恶劣场所而著称，具有极高的性能价格比，是目前变送器市场上的主流产品。

技术特点

采用微处理器而使灵活性增大，功能更强。
精度优于0.1级，量程比优于40:1。
兼有远程和本地量程、零点调整。
无机械传动部件，维护工作量小，坚固抗振。
接触介质的膜片材质可选，防爆壳体结构。
具有很强的自诊断能力。
零点和量程的调整互不影响。
传感器内带非易失性存储器。
二线制，符合HART协议。
量程覆盖宽0～40MPa。
稳定性能好，精度高，阻尼可调，抗单向过载能力强。
全部通用件，传感器与电子板互换不影响变送器特性，维护更方便。

SCC3051智能变送器产品技术指标
技术性能

使用对象：液体、气体或蒸汽。
输出信号：4～20mA，输出叠加HART协议数字信号（两线制）。
电 源：外部供电24VDC（电源范围12V～45V）.
迁移特性：不管输出如何，正负迁移后，其量程上下限均不得超过量程极限。
温度范围：介质温度-40～104℃
储存温度-40～85℃
整机工作温度：-40～85℃ -40～70℃（带数字表头）。
启动时间：3s，无需预热。
引压连接件：法兰1/4～18NPT（锥管螺纹） 接头1/2～14NPT（锥管螺纹）。
电气连接：用1/2～14NPT带螺纹端导线管及接线端子和配套的试验片。
相对湿度：0～100%。
阻 尼：时间常数在0.2～32.0s之间。
容积变化量：小于0.16立方厘米。
重 量：2.4kg（变送器本体，不包括可选件）。

型号

产   品   类   型

DP

智能差压变送器

HP

智能差压变送器（高静压）

AP

智能绝对压力变送器

GP

智能压力变送器

LT

智能法兰式液位变送器

代号

压   力   范   围

DP

HP

AP

GP

LT

量程范围

差压

差压

绝压

表压

液位

KPa

2

◆

◇

◇

◆

◇

0～0.25～1.5

3

◆

◆

◇

◆

◇

0～1～7

4

◆

◆

◆

◆

◆

0～6～40

5

◆

◆

◆

◆

◆

0～30～180

6

◆

◆

◆

◆

◆

0～160～1000

7

◆

◆

◆

◆

◇

0～400～2500

8

◆

◇

◆

◆

◇

0～1600～10000

9

◇

◇

◇

◆

◇

0～4000～25000

0

◇

◇

◇

◆

◇

0～7000～40000

代号

传  感  器  类  型

D

电容式

K

扩散硅式

代号

S

4－20mADC，智能型，HART协议，数字通讯

E

4－20mADC，线性，模拟/阻尼可调

J

4－20mADC，平方根，模拟/阻尼可调

代号

结  构  材  料

法兰接头

排气排液阀

隔离膜片

灌充液

22

316SST

316SST

316SST

硅油

23

316SST

316SST

哈氏合金

硅油

24

316SST

316SST

蒙乃尔

硅油

25

316SST

316SST

钽

硅油

◇◆ 不可 可 选选

代码

选用件

M1

线性指示表头，0—100℃刻度

M4

数字线性指示表头，0—100℃刻度

B1

管装弯支架（2″管子）

B2

盘装弯支架

B3

管装平支架（2″管子）

D1

法兰侧面排气/排液阀在上部

D2

法兰侧面排气/排液阀在下部

Da

隔爆型：ExdsⅡBT5

Fa

本质安全型：ExiaⅡCT5
