1 用途
DJ-100系列电压继电器用于继电保护装置线路中，作为过电压保护或低电压闭锁的动作元件。

2 结构概述
DJ-100系列电压继电器系电磁式瞬时动作，交流电压加在系统的两个线圈上，接线出头在继电器底座的端子上，用特殊的联接片，可将线圈由并联改为串联，可使继电器的整定范围增大一倍。
DJ-100系列继电器安装在垂直的面板上，可以板前接线或者板后接线。继电器内部接线图示于图1。

依此为
     DJ-111,112 DJ-121,122 DJ-131-132
DJ-131/60CN FZ-2 DJ-131/60C

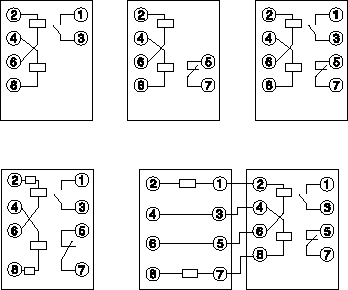

图1 DJ-100系列继电器内部接线图(背视)

3 技术数据
3.1 触点的断开容量：当电压在不大于220V及电流不大于2A，在具有电感负荷的直流电路(时间常数T不大于5×10-3S)中为50W；在交流电路中(COSΦ=0.4)为250VA.
3.2 动作时间：过电压继电器，在1.1倍整定值时，动作时间不大于0.12s；在2倍整定值时，动作时间不大于0.04s，低电压继电器在0.5倍整定电压时，动作时间不大于0.15s。
3.3 绝缘强度：继电器的各电路对外露非带电金属部分之间，应耐受交流50Hz，电压2kV，历时1min的试验无击穿或闪络。
3.4 继电器的重约1.5kg。

3.5 电压继电器的其他主要技术数据列于表1中。

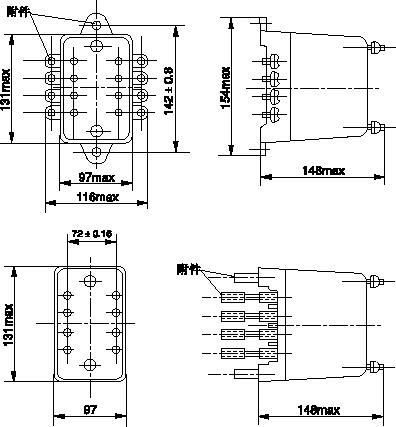

DJ-100系列继电器外形尺寸

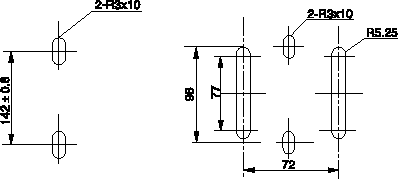

DJ-100系列继电器开孔尺寸

4 订货须知
4.1 继电器型号、名称。
4.2 最大整定值。
4.3接线方式（板前接线、板后接线）如不注明，则供应背后接线的附件。
4.4 DJ-131/60C应同时订购外附电阻箱FZ-2。
