DJ-100A/Q系列电压继电器产品详细说明：

1 用途
DJ-100A/Q系列电压继电器为二次电压回路整流型保护继电器，用于继电保护装置线路中，作为低电压闭锁的动作元件或过电压保护。
DJ-100A/Q系列系DJ-100系列电压继电器的改进产品，消除了原电压继电器存在的抖动现象。提高了使用中的安全可靠性。

2 结构与动作原理
2.1 继电器系电磁式瞬时动作，交流电压电阻降压整流后加在磁系统的两个线圈上。接线出头在继电器底座的端子上，用特殊的联接片，可将线圈串联或并联，因而可使继电器的整定范围变化一倍。
2.2 由于该继电器为整流型，解决了DJ-100型电压继电器由于可动系统本身振动引起的轴承磨损。
2.3 继电器为嵌入式安装，主体部分为插拔式结构。
2.4 继电器内部接线图示于图1。
2.5 继电器的外形及安装尺寸图示于图2。

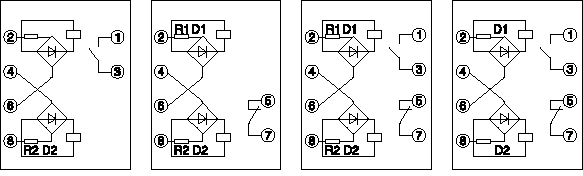

图1 DJ-100A／Q系列电压继电器内部接线图（背视）
依此为DJ-111 112A/Q    DJ-121 122A/Q   DJ-131 132A/Q 131A/Q160CN   DJ-131A/Q160C

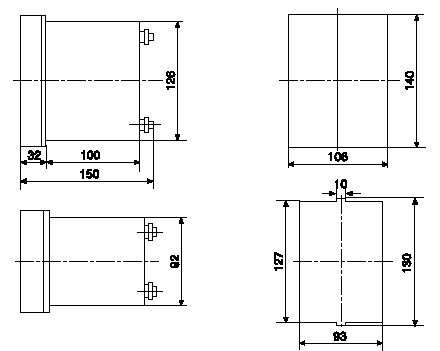

图2 DJ-100A／Q系列电压继电器外形及安装尺寸图

3 技术要求
3.1 触点的触开容量：当电压在≤220V以下及电流不大于2A时，在具有电感负荷的直流电流(时间常数T不大于5× 10-3S)中为50W；在交流电路中为250VA。
3.2 动作时间：过电压继电器，在1.1倍整定值时，动作时间不大于0.12s；在2倍整定值时，动作时间不大于0.04s，低电压继电器在0.5整定值时，动作时间不大于0.15s。
3.3 继电器的导电部分对外壳的绝缘，应耐受交流50Hz，电压2kY，历时lmin的试验。
3.4 继电器的重约lkg。
3.5 继电器的部分技术数据列于下表。

型 号	整定范围 （V）	长期允许电压（V）		触点规格		返回 系数	功率消耗 （最小整定电压时） （VA）	备注
		线圈串联	线圈并联	动合	动断
DJ—11lQ	15～60 50～200 100～400	70 220 440	35 110 220	1		0．8 　 　 　 　 　 　 　 　 0．8	1	过电压 继电器
DJ—12lQ	15～60 50～200 100～400	70 220 440	35 110 220		l
DJ—13lQ	15～60 50～200 100～400	70 220 440	35 110 220	1	1
DJ-131A／Q60C DJ—131Q／60CN	15～60 15～60	220 220	110 110	1	1		l
DJ—112Q	12～48 40～160 80～320	70 220 440	35 110 220	1		1．25	1	低电压 继电器
DJ—122Q	12～48 40～160 80～320	70 220 440	35 110 220		1
DJ—132Q	12～48 40～160 80～320	70 220 440	35 110 220	1	1

4 订货须知
4.1 继电器的型号及名称。
4.2 最大整定值(电流或电压)。
4.3 继电器数量。
