FTY系列三相永磁同步电动机产品详细说明：

概述
FTY系列三相永磁同步电动机是专为化纤工业设计的一种特殊电动机。该系列电动机能满足化纤丝机各部位传动达到同步运行和共同 均匀调速的要求，适用于合成纤维长、短丝纺丝机等转速要求稳定的机器。电机采用永久磁性材料作激磁，具有高效节能、性能优良和结构简单、运行平稳可靠、使用维护方便之优点。



订货须知
1、订货时应说明产吕型号、额定功率、额定电压、使用频率范围、安装型式及其它用户特殊要求（如转动惯量等）
2、锥形轴伸电机应注明轴端螺纹的左旋或右旋方向。
3、我厂可根据用户要求生产其它型号规格永磁同步电动机，亦可生产上述规格不同安装型式或安装尺寸的电机。

FTY系列三相永磁同步电动机安装型式及电机的安装尺寸

型号	功率	额定 电压	额定 电流	效率	功率 因素	调频范围	转速范围	起动电流 额定电流	起动转矩 额定转矩	最大转矩 额定转矩
FTY120-4	120	110	1.09	73	0.725	40～110	1200～3300	10	1.4	1.4
		173	0.86	73	0.725	40～110	1200～3300		1.4	1.4
FTY180-4	180	110	1.73	75	0.73	40～110	1200～3300	10	1.4	1.4
		173	1.10	75	0.73	40～110	1200～3300		1.4
FTY550-4	550	110	4.64	83	0.75	40～110	1200～3300	10	1.4	1.4
FTY550-4	550	173	3.02	83	0.75	40～110	1200～3300	10	1.8	1.4
FTY750-4	750	110	6.17	84	0.76	40～110	1200～3300	10	1.8	1.4
FTY750-4	750	173	3.9	84	0.76	40～110	1200～3300	10	1.8	1.4
FTY750-4	750	220	3.08	84	0.76	15～80	450～2400	10	1.8	1.4
FTY1000-4	1000	220	4.12	81	0.78	15～80	450～2400	10	1.8	1.6
FTY2200-4	2200	220	8.54	83.7	0.807	15～50	450～1500	10	1.8	1.6
FTY120-6	120	220	0.56	75	0.75	25～70	500～1400	10	1.8	1.6
FTY250-6	250	220	1.21	75	0.75	25～70	500～1400	10	1.8	1.6
FTY550-6	550	220	2.4	79	0.76	20～75	400～1500	10	1.8	1.6
FTY750-6	750	220	3.28	79	0.76	20～75	400～1500	10	1.8	1.6
FTY1000-6	1000	220	4.1	79	0.81	15～80	300～1600	10	1.8	1.6

结构、安装形式、外形及安装尺寸

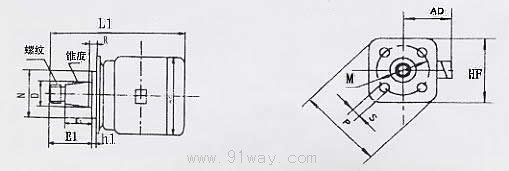

IM3003:卧式安装、机座不带底脚、端盖有凸缘、轴伸带锥度。

型号	安装尺寸											外形尺寸
	D	E1	E2	M	N	P	R	S	h1	锥度	螺纹	AD	AC	HF	L1
FTY120-4	20	78	60	165	130	200	10	12	20	1：15	M×1.25	115	160	155	298
FTY120-6	20	78	60	165	130	200	10	12	20	1:15	M×1.25	115	160	155	298

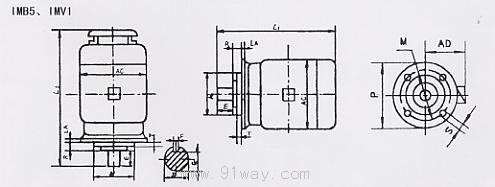

IM4203:机座不带底脚、在非传动端的机座上有凸缘，安装平面在传动端侧，轴伸带锥度。

安装形式	型号	安装尺寸											外形尺寸
		D	E	F	G	M	N	P	R	S	T	凸缘孔数	AD	AC	L1
IMB5	FTY550-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY750-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY75-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY1000-4	22	50	6	24	215	180	250	5	15	4	4	180	205	370
	FTY2200-4	22	50	6	24	215	180	250	5	15	4	4	180	205	370
	FTY550-6	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY750-6	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
IMV1	FTY550-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
	FTY550-4	22	50	6	18.5	215	180	250	5	15	4	4	180	205	370
