1. DS-110/120Q系列时间继电器用途
DS- Q系列时间继电器(以下简称继电器)，作为辅助元件用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。

2. DS-110/120Q系列时间继电器结构和动作原理
2.1 继电器采用嵌入式安装，主体部分系插拔式结构。
2.2 DS- Q系列时间继电器其主体部分与DS- 系列时间继电器相同。
2.3 继电器为带有延时机构的吸入式电磁继电器。
2.4 继电器具有一付瞬时转换触点和一付延时动合触点，对于DS-114、115、116、124、125、126Q型继电器多一付延时滑动主触点。
2.5 继电器的线圈固定于U型磁铁内，当加电压于线圈两端时，唧子(铁芯)被吸入，瞬时动合触
点半合，动断触点断开，同时延时机构开始走动，在延时机构拉力弹簧的作用下，经过一定的时间(整定时间)后延时动合主触点闭合(对于DS-114、115、116、124、125、126Q型继电器则先闭合滑动主触点，再经过一定时间后闭合终点动合主触点)。从加电压到电磁线圈的瞬间起，到延时动合主触点闭合止的这一段时间可借改变静触点的位置以调整之，并且由指针直接在继电器的标度盘上指明。当线圈断电时，唧子和延时机构在塔形弹簧的作用下瞬时返回到原来位置。

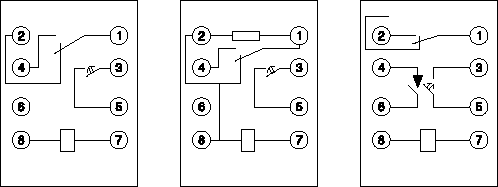

2.6 继电器的内部接线图示于图1。

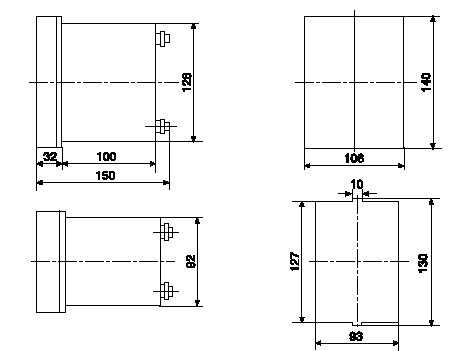

2.7 继电器的外形及安装尺寸图示于图2。

DS-111Q DS-121Q
DS-112Q DS-122Q
DS-113QDS-123QDS-111CQ
DS-112CQ
DS-113CQDS-114Q DS-124Q
DS-115Q DS-125Q
DS-116Q DS-126Q

图1 DS- 110 120 Q系列时间继电器内部接线图(背视)

3 技术要求
3.1 各种继电器的主要技术数据列于表内。
3.2 继电器的可靠动作电压：对于直流继电器不大于70％额定电压；对于交流继电器不大于85％额定电压。
3.3 继电器的可靠返回电压，不低于5％额定电压。
3.4 继电器主触点动作时间的变差不超过。 ’
3.4.1 DS-111CQ，DS-11lQ，DS-12lQ，DS-114Q和DS-124Q不大于O.06s。
3.4.2 DS-112CQ，DS-112Q，DS-122Q，DS-115Q和DS-125Q不大于0.12s。
3.4.3 DS-113CQ，DS-113Q，DS-123Q，DS-116Q和DS-126Q不大于0.25s。
注：①动作时间变差系指在同一时间整定点上，测量10次中的最大和最小动作时间之差。
②2、3、4条中规定的参数系环境温度为+20℃±5℃。
3.5 热稳定性
3.5.1 DS，11lQ、DS-112Q、DS，113Q、DS-114Q、DS-115Q、DS-116Q、DS-12lQ、DS-122Q、DS-123Q、DS-124Q、DS-125Q和DS-126Q型继电器的线圈耐受110％额定电压历时2min，线圈温升不超过60k。
3.5.2 DS-111CQ、DS-112CQ和DS-113CQ型继电器的线圈长期耐受110％额定电压。
注：DS-111CQ、DS-112CQ和DS-113CQ型继电器，电压应当加在端子1-7上(见图1)。
3.6 额定电压下继电器的功率消耗
DS-111CQ、DS-112CQ、DS-113CQ型继电器-12W；
DS-111Q、DS-112Q、DS-113Q、DS-114Q、DS-115Q、DS-116Q型继电器一36W；
DS-12lQ、DS-122Q、DS-123Q、DS-124Q、DS-125Q、DS-126Q型继电器-75VA。
3.7 当电流不大于lA及电压不高于220V时，在时间常数不超过0．005s的具有电感负荷的直流电路中，触点的断开功率为100W。
3.8 继电器所有电路对外壳和非金属部分及电气上无联系的各电路之间的介质强度应耐受交流50Hz，电压2kV，历时1min试验而无击穿或闪络现象。
3.9 在最大的延时整定点上，继电器耐受5000次接通和断开而无机械的损坏。
注：每小时动作的次数不大于30次。
3.10 继电器在环境温度为-20℃到+40℃的范围内可靠地工作。
3.11 继电器的重量约2kg。
4 订货须知
4.1 继电器的名称、型号和规格。
4.2 继电器的额定电压。
4.3 继电器数量。
