DD-11Q型接地继电器产品详细说明：

1 用途
1.1 DD-1lQ型接地继电器，为瞬时动作的过电流继电器用作小接地电流电力系统中三相交流发电机和电动机的接地零序过流保护。
1.2 当被保护电机的零点经阻抗接地时，继电器接入变流器差动回路。
1.3 当继电器接入由三个相电流互感器组成的零序电流滤过器时，还应接入闭锁继电器，以防止由于外部穿越性短路不稳定电流可能引起的误动作。


2 DD-11Q型接地继电器结构和原理
2.1 继电器采用嵌入式安装，主体部分系插拔式结构。
2.2 本继电器主体部分与DD-11型接地继电器相同。
2.3 继电器是按电磁原理构成的，瞬时动作、电磁系统有两个线圈，当其中通过电流时，即在导磁体中产生形成电磁力矩的磁通。
2.4 由于继电器用作小接地系统中的接地保护，要求有较高的灵敏度，因此除了采用反作用力矩较小的游丝以外，在两个线圈中均增加补偿绕组，它们串联后，经电容器(C=0.5μf)而构成闭合回路，用以补偿磁化线圈的电抗，使在导磁体里产生同样磁通所需之功率减小，提高继电器灵敏度，减低损耗。
2.5 线圈的出线头接在继电器底座的端子上，并装设联接片使线圈可以串联改成并联，因而继电器的整定值增大一倍。
2.6 整定电流的调整是用转动刻度盘上的指针以改变游丝反作用力矩的方法进行的，继电器具有一个动合触点。
2.7 继电器的内部接线图示于图1。
2.8 继电器的外形及安装尺寸图示于图2。



图1

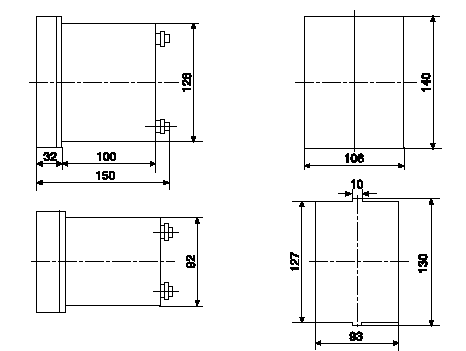

图2 DD11Q型接地继电器外形及安装尺寸

3 技术数据
3.1 继电器动作电流的整定范围和线圈阻抗值如下表。

型号	整定范围（mA）	线圈串联		线圈并联
		动作电流(mA)	阻抗(Ω)	动作电流(mA)	阻抗(Ω)
DD—11Q／40	10～40	10～20	80	20～40	20
DD—11Q／50	12．5～50	12．5～50	52	25～50	13
DD—1lQ／60	15～60	15～60	36	30～60	9

3.2 各种规格继电器，在线圈串联或并联时，其阻抗角为+35°。
3.3 额定电流100mA，频率50Hz。
3.4 任一整定点上的刻度准确度不大于±6％。
刻度准确度= （五次动作中的最大（或最小）动作值-刻度值）/刻度值X100﹪
3.5 在同一整定点上五次测量中的动作变差不大于6％。
动作值变差=（最大动作值-最小动作值）/五次动作平均值X 100﹪
3.6 返回系数不小于0.5。
3.7 在最小整定电流时，继电器的功率消耗不大于0.012VA。
3.8 在1.2倍整定电流时，动作时间不大于0.3s；3倍整定电流时，动作时间不大于0.1s。
3.9 当电压不超过250V，电流不超过0.5A时，继电器触点断开容量在直流有感负荷电路中(时间常数为5×10-3S)为20W，在交流回路中为100VA。
3.10 继电器各电路与外壳金属之间的介质强度能耐受交流50Hz，电压2kV，历时1min试验而无击穿或闪络现象。
3.11 继电器重不超过2kg。

4 订货须知
4.1 继电器名称、型号。
4.2 继电器的最大整定电流(mA)。
4.3 继电器数量。
