DT-13型同步继电器产品详细说明：

DT-13型同步继电器用于两端供电线路的自动重合闸线路中，其作用在于检查线路上电压的存在及线路上和变电站汇流排上电压向量间的相角差。

2 结构概述
该继电器为电磁式瞬时动作继电器，在磁系统两个极的每一个极上面装有一个两个绕组组成的线圈。一个线圈的一个绕组与另一个线圈的绕组串联。
继电器反应于加在端子2-4和8-6上的电压向量的几何差，借转动指针以改变弹簧的反作力进行相角差的整定，刻度以度表示，继电器有一个动合和一个动断触点。
DT-13型继电器安装在垂直面板上，可以板前接线，也可以板后接线。
继电器的内部接线图如图1所示。



图1 OT．13型继电器内部接线图(背视)

3 DT-13型同步继电器技术数据
3.1 继电器额定数据的规范列于表1中。

继电器型号	额定电压（V）		引出端子的号码
DT-13／90	线圈1 线圈2	60 30	2-4 8-6
DT-13／120	线圈1 线圈2	60 60	2-4 8-6
DT-13／130	线圈1 线圈2	100 30	2-4 8-6
DT-13／160	线圈1 线圈2	100 60	2-4 8-6
DT-13／200	线圈1 线圈2	100 100	2-4 8-6
DT-13／254	线圈1 线圈2	127 127	2-4 8-6

3.2 在额定电压下，当电压向量间的相角差在20°到40°范围内时继电器动作。
3.3 在额定电压下，继电器按照角度计算的返回系数不小于0.8，
3.4 在额定电压下，继电器每个绕组所消耗的功率不大于3.5VA。
3.5 导电部分对于非带电金属的介质强度耐受交流50Hz，电压2kV历时lmin。
3.6 当电压在220V以下电流在2A以下时，在具有电感负荷的直流电路(时间常数T为10-3S)中触点的断开功率50W，交流回路为250VA。
3.7 继电器的重量1.1kg。
3.8 DT-13型继电器外形及开孔尺寸见图2，图3。

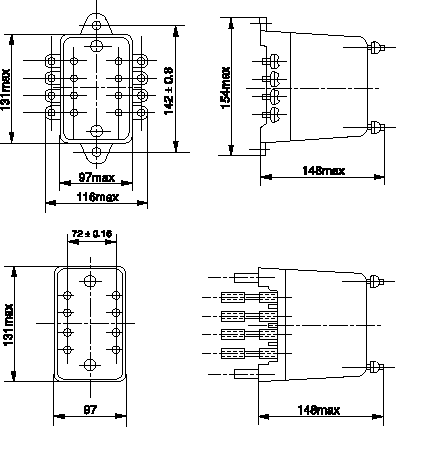

图2 外形尺寸图

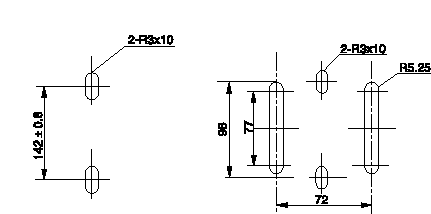

图3 开孔尺寸图


4 订货须知
4.1 继电器的名称、型号及额定电压。
4.2 接线方式(板前或板后)。
