GG-21型逆功率继电器产品详细说明：

1 用途
GG-21型逆功率继电器足在出现逆功率时，从电网中断开交流发电机。

2 结构概述
逆功率继电器是基于感应式原理(具有旋转磁场)而工作。
继电器导磁体由两个磁路系统组成：上磁路系统和下磁路系统。电流线圈安装在上磁路系统中，它由接在发电机某相的电流互感器供电。电压线圈由两个线圈串联起来，安装在下磁路系统上。它可直接或通过电压互感器接至发电机相电压。
继电器转动系统有铝盘，铝盘被压在轴上，轴两头又压入钢制轴尖，转动系统通过轴尖靠在钢球中，钢球装在轴承螺钉上。
在铝盘轴上装有齿轮，它与装有继电器动触点的齿轮相啮合，在动触头齿轮轴上压入建立反作用力矩的游丝弹簧。
银静触头被紧固在薄青铜片间，它们被装在塑料座上，安装触点座的螺钉用来调整继电器静触点位置，在出现逆功率时，圆盘上产生闭合继电器触点的转矩，在铝盘旋转力矩作用下，继电器触点闭合，发电机自动开关跳闸，继电器线圈断电，继电器转动系统在游丝作用下回到原位。
继电器可以改变功率整定，这是通过改变接至电流互感器的电流线圈匝数来实现的。电流线圈抽头焊在插座上，插座具有三个插孔。在额定电压下，其相应的额定功率百分比为6.4，9.6，12.8。

发电机功率	发动机额定电流(A) Ie=Pe/SQRT(3) Ve cosΦ c(A)	电流互感器 变比	发电机额定电流时 电流互感器电流 I2（A）	各整定位置时继电器额定动作有功功率之百分比（％）
				1	2	3
25 40 50 75 100 150 200 225 250 300 400 500 600 650 750 1000	45.2 72.3 90.4 135 181 271 362 407 451 542 724 903 1080 1170 1350 1810	10 15 20 30 40 60 80 120 120 120 150 200 300 300 300 400	4.52 4.81 4.52 4.52 4.52 4.52 4.52 3.39 3.76 4.52 4.81 4.52 3.62 3.91 4.52 4.52	7.08 6.66 7.08 7.08 7.08 7.08 7.08 9.43 8.51 7.08 6.66 7.08 8.84 8.18 7.08 7.08	10.62 9.98 10.62 10.62 10.62 10.62 10.62 14.15 12.77 10.62 9.98 10.62 13.26 12.27 10.62 10.62	14.16 13.21 14.16 14.16 14.16 14.16 14.16 18.87 17.02 14.16 13.31 14.16 17.68 16.36 14.16 14.16

GG-21型逆功率继电器对于某动作功率整定，可用插肖插入相应插座的插孔中去。
为了防止电流互感器次级绕组断开，在接线端出现危险的高压，因而在第四个插孔中有一备用插头。
在转换负荷时必须首先根据所要求的动作功率把备用插销插入插孔，只有这样做了以后，才能旋出第一只插销，把它放到空的插孔中去。
继电器有与动作功率成反比的延时，延时由继电器转动系统铝盘，在继电器永久磁铁极间旋转所得到。
改变继电器动触头止档块，就可以改变动作延时定值。

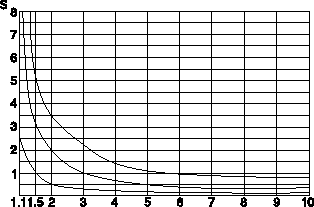

止档杆做成指针状，可以沿着刻度盘移动。刻度盘上刻有读数，其上是2s，3s，7s，9s，12s。(2s，7s，12s之时间特性曲线示于图2)
在触点闭合时，位于动触头上的钢止档块，到达安装在接触系统底板上的小块磁铁上，因而
吸引了它，保证回路触头闭合的可靠性。
继电器导磁体，转动系统及接触系统安装在铝硅合金架子上，架子又装在铝硅合金底座上。底座上装有两块接线板，用来把导线接至继电器线圈和触点，底座亦用于把继电器紧固到配电盘上去。
继电器具有钢罩壳，用来保护机构不致引起机械损伤，防止水滴入。
继电器内部接线如图l所示

图1



图2

3 技术数据
3.1 额定电压：100V、127V及230V、50HZ。
3.2 额定电流：5A。
3.3 最大灵敏角：30°-3°(即电流超前于电压30°)。
3.4 动作功率在额定电压及最大灵敏角时额定功率的6.4％，9.6％，12.8％。
3.5 1.2倍动作电流时的及最大灵敏角时动作时间为2s，3s，5s，7s，9s及12s。
3.6 返回系数，即返回至初始位置的转动系统返回功率与动作功率之比不小于0.6(动作时间整定在2s-5s)。
3.7 采用标准电流互感器时(COSΦ=0.8)发电机额定电压VH=400V。(电压互感器400／127V)实际动作功率见表1。
3.8 继电器外形尺寸及开孔尺寸见图3、图4。

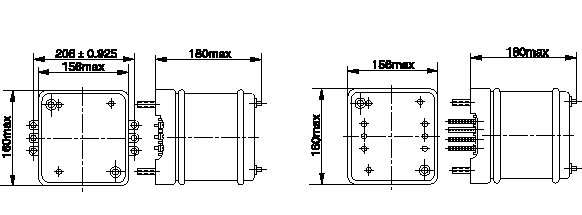

图3 GG-21型逆功率继电器外形尺寸图

图4 开孔尺寸图

4 订货须知
4.1 产品型号及名称。
4.2 订货数量与规格。
4.3 接线方式。(板前或板后)。
