DZ-500T系列中间继电器产品详细说明：

1 DZ-500T系列中间继电器用途
DZ-500T系列中间继电器(以下简称继电器)用在直流至220V保护和自动控制电路中作为扩大控制范围及提高接触能力作用。

2 DZ-500T系列中间继电器结构和原理
2.1 继电器的动作是根据电磁原理而产生的。继电器是由铁心动片，线圈及触点等所组成。当在继电器线圈上加以直流电压时，线圈中有电流通过，因而使铁心磁化将动片吸住，接触簧片被动片推动，使动合触点闭合，动断触点断开，当线圈断电时，磁力消失，而动片受复原簧片及接触系统的压力而返回到原来位置。
2.2 继电器采用凸出式安装主体部分装在插拔式结构外壳，继电器接触系统向上安装在垂直的屏板上。
2.3 继电器的内部接线图如图1所示。
2.4 继电器外形尺寸及安装尺寸如图2所示。

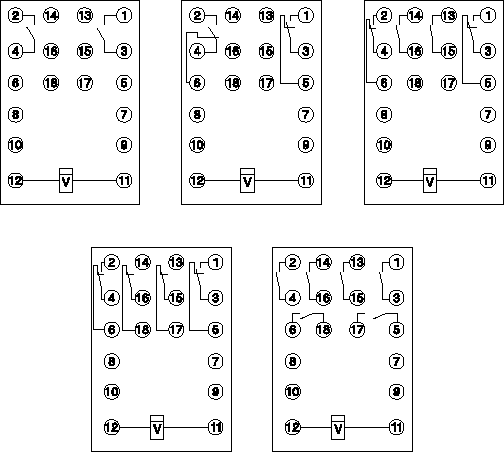

图1 DZ-500T系列中间继电器内部接线图
依此为 DZ-501T   DZ-502T  DZ-503T  DZ-504T  DZ-505T



图2 DZ-500T系列中间继电器外形及安装尺寸图

3 技术数据
3.1 继电器的型号规格及参数如下表

额定电压	规格型号	触 点 数 量
		动 合	动 断	转 换
220V 110V 48V 24V	DZ-501T	2
	DZ-502T			2
	DZ-503T	2		2
	DZ-504T			4
	DZ-505T	6

3.2 动作电压为额定电压的50％-70％o
3.3 动作时间：在额定电压下不大于0.06s。
3.4 消耗功率：在额定电压下不大于3W。
3.5 热稳定性：继电器可长期耐受110％的额定电压。
3.6 触点的断开能力和接通容量。
3.6.1 在直流电路里，当电压不超过250V和电流不超过lA，并且具有电感(时间常数不大于5×10-3s)时，触头的断开功率为50W。
3.6.2 在交流电路里，当电压不超过250V和电流不超过2.5A功率因数等于0.8时，触点断开功率为500VA。
3.7 绝缘强度：各导电回路与外壳之间能耐受交流50Hz、2kV，历时1min，应无击穿或闪络现象。
3.8 继电器重量约lkg。

4 订货须知
4.1 继电器名称及型号。
4.2 额定电压数值。
4.3 订货数量。
