DZK-100Q系列中间继电器产品详细说明：

1 DZK-100Q系列中间继电器用途

DZK-100Q系列中间继电器用于直流操作的各种保护自动控制线路中作为扩大控制范围之用。

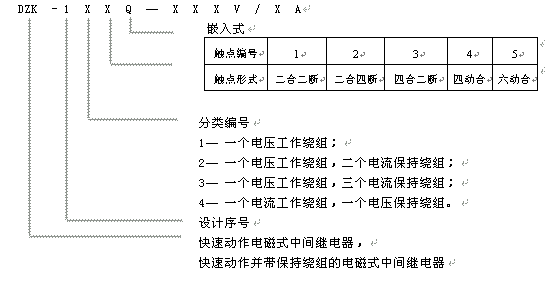

2 DZK-100Q系列中间继电器型号含义

3 工作原理和结构
3.1 本继电器采用嵌入式安装，主体部分系插拔式结构。
3.2 DZK-100Q系列中间继电器其主体部分与DZK-100系列继电器相同。
3.3 DZK-lOOQ系列中间继电器带有山型拍合式的电磁机构，线圈位于中柱上继电器由山型铁芯、线圈、衔铁、支架、接触系统等五部分组成。
3.4 为了降低继电器的功率消耗和温升在继电器电压绕组回路中串入附加电阻。
3.5 当继电器的线圈上通电时，线圈中有电流通过因而使铁芯磁化将衔铁吸住，当线圈断电时磁力消失将衔铁释放，衔铁的运动带动了支持簧片的架板，使簧片触点随之吸合和断开。
3.6 DZK-100Q系列中间继电器内部接线图示于图1。
3.7 DZK-lOOQ系列中间继电器外形及安装尺寸图示于图2。

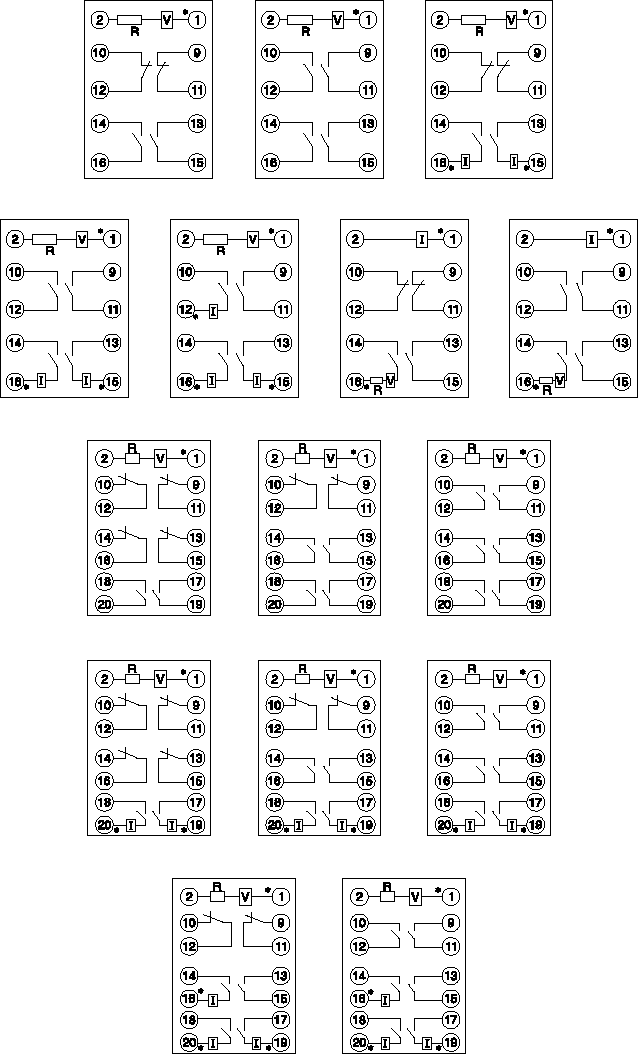

图1 DZK-100Q系列中间继电器内部接线图
依此为: DZK-111Q DZK-114Q DZK-121Q
DZK-124Q DZK-134Q DZK-141Q DZK-144Q
DZK-112Q DZK-113Q DZK-115Q
DZK-122Q DZK-123Q DZK-125Q
DZK-133Q DZK-135Q

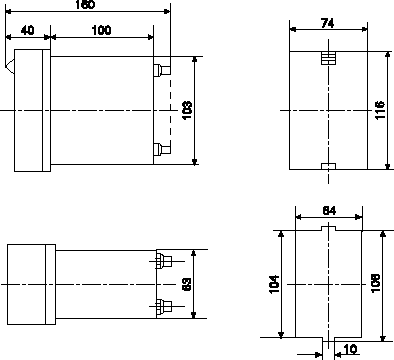

图2 DZK-100Q系列外形及安装尺寸图

4 技术数据
4.1 继电器的技术数据及触点形式

型 号			触点形式			绕组类型			直流额定电压（V）
DZK—111Q			二动合、二动断			一个电压工作绕组			220 110 48 24
DZK—112Q			二动合、四动断
DZK—113Q			四动合、二动断
DZK—114Q			四动合
DZK—115Q			六动合
型 号		触点形式		绕组类型			直流额定电压(V)			直流自保持电流(A)
DZK—12lQ		二动合、二动断		一个电压工作绕组 二个电流自保绕组			220 110 48			0.25 0.5 1 2 4
DZK—124Q		四动合
DZK—126Q		六动合
DZK—134Q		四动合		三个电流自保绕组 一个电压工作绕组
DZK—135Q		六动合
型 号	触点形式				绕组类型			直流额定电流(A)	直流自保持电压(V)
DZK—14lQ	二动合、二动断				一个电流绕组			0.25 0.5 1	220 110
DZK—144Q	四动合				一个电压自保绕组			2 4	48

4.2 动作值，保持值：
(1) 动作电压与保持电压值应在50％-70％额定电压。
(2) 动作电流与保持电流不大于80％额定电流。
4.3 返回值：不小于5％额定值。
4.4 继电器在额定电压和额定电流下的动作时间不大于15ms。
4.5 在正常条件下，继电器绕组、接触簧片与外壳之间的介质强度应能耐受频率为50Hz的正弦波交流电压2kV历时1min试验，而无击穿或闪络现象。
4.6 继电器在电压不超过220V，电流不超过5A的交流回路中，继电器触点的断开功率为(COSΦ=0.4)500VA。在电压为220V，电流不超过lA的直流回路中继电器触点能断开直流有感(T=5×10-3s)负荷50W。
4.7 在额定容量下继电器的电寿命为104次。
4.8 继电器的功率消耗：
(1) 在额定容量下，继电器的电压线圈功率消耗。
无自保电流线圈的继电器，电压线圈功率消耗不大于3W。
有自保电流线圈的继电器，电压线圈功率消耗不大于8W。
(2) 在额定电流下自保持线圈的功率消耗不大于3W。
4.9 DZK-1lOQ型号的继电器属于长带电产品，其余型号的继电器属于短期通电产品。

5 订货须知
5.1 继电器的名称、型号及规格。
5.2 继电器数量。
