DZK-100T系列中间继电器产品详细说明：

1 DZK-100T系列中间继电器用途

DZK-100T系列快速中间继电器用于直流操作的各种保护和自动控制线路中作为扩大控制范围之用。

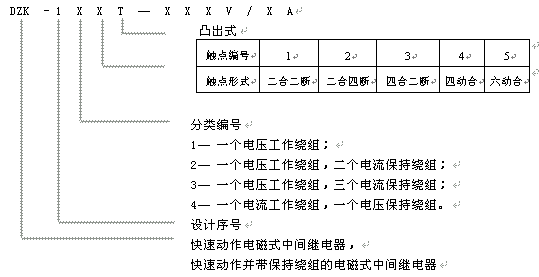

2 型号含义


3 工作原理和结构
3.1 本继电器采用凸出式安装，主体部分系插拔式结构。
3.2 DZK-100T系列快速中间继电器其主体部分与DZK-100系列继电器相同
3.3 DZK-100T系列快速中间继电器带有山型拍合式的电磁机构，线圈位于柱上，继电器由山型铁柱、线圈、衔铁、支架、接触系统等五部分组成。
3.4 为了降低继电器的功率消耗和温升在继电器电压绕组回路中串入附加电阻。
3.5 当继电器的线圈上通电时，线圈中有电流通过因而使铁芯磁化将衔铁吸住，当线圈断电时磁力消耗将衔铁释放，衔铁的运动带动了支持簧片的架板，使簧片触点随之吸合和断开。
3.6 DZK-100T系列快速中间继电器内部接线图示于图1。
3.7 DZK-100T系列快速中间继电器外形及安装尺寸图示于图2。

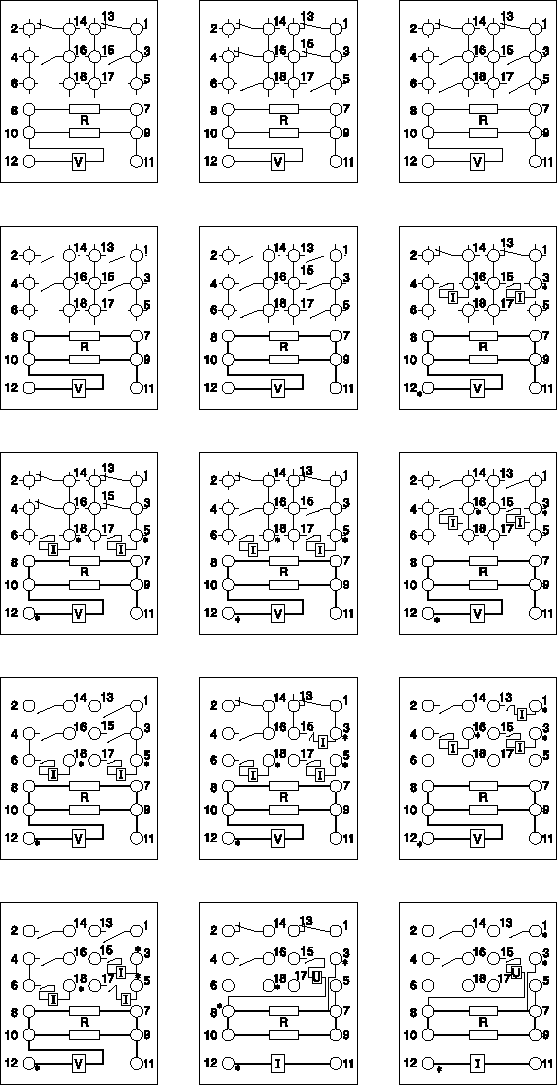

图1 DZK-100T系列快速中间继电器内部接线图
依此为: DZK-111T DZK-112T DZK-113T
DZK-114T DZK-115T DZK-121T
DZK-122T DZK-123T DZK-124T
DZK-125T DZK-133T DZK-134T
DZK-135T DZK-141T DZK-144T

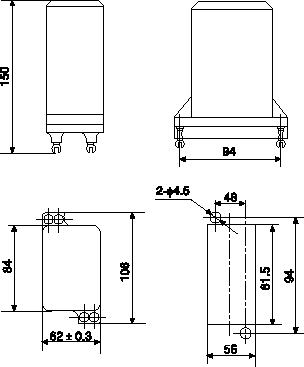

图2 DZK-100T系列快速中间继电器外形及安装尺寸图


4 DZK-100T系列中间继电器技术性能

4.1 继电器的技术数据及触点形式。

型 号	触点形式			绕组类型		额定电压(V)		保持电流(A)
DZK-111T	二动合、二动断			一个电压工作绕组		220 110 48 24
DZK-112T	二动合、四动断
DZK-113T	四动合、二动断
DZK-114T	四动合
DZK-115T	六动合
DZK-121T	二动合、二动断			一个电压工作绕组 二个电流保持绕组		220 110 48 24		0.25 0.5 1 2 4
DZK-122T	二动合、四动断
DZK-123T	四动合、二动断
DZK-124T	四动合
DZK-125T	六动合
DZK-133T	四动合、二动断			一个电压工作绕组 三个电流保持绕组
DZK-134T	四动合
DZK-135T	六动合
型号		触点形式	绕组类型		直流额定电流(A)		直流自保持电压(V)
DZK-141T		二动合、二动断	一个电流绕组		0.25 0.5 1		220 110
DZK-144T		四动合	一个电压自保绕组		2 4		48

4.2 动作值、保持值
4.2.1 动作电压与保持电压值应在50％-70％额定电压。
4.2.2 动作电流与保持电流不大于80％额定电流。
4.3 返回值：不小于5％额定值。
4.4 继电器在额定电压和额定电流下的动作时间不大于15ms。
4.5 继电器在电压不超过220V，电流不超过5A的交流回路中，继电器触点断开功率为(COSΦ=0.4)500VA。在电压为220V，电流不超过lA的直流回路中继电器触点能断开直流有感(T=5×10-3S)负荷50W。
4.6 在额定容量下继电器的电寿命为104次。
4.7 继电器的功率消耗
4.7.1 在额定容量下，继电器的电压线圈功率消耗
无自保电流线圈的继电器，电压线圈功率消耗不大于3W。
有自保电流线圈的继电器，电压线圈功率消耗不大于8W。
4.7.2 在额定电流下自保持线圈的功率消耗不大于3W。
4.8 DZK-110T型的继电器属长带电产品，带自保线圈型号的继电器属短期通电产品。

5 订货须知
5.1 产品型号、名称及规格。
5.2 继电器数量。
