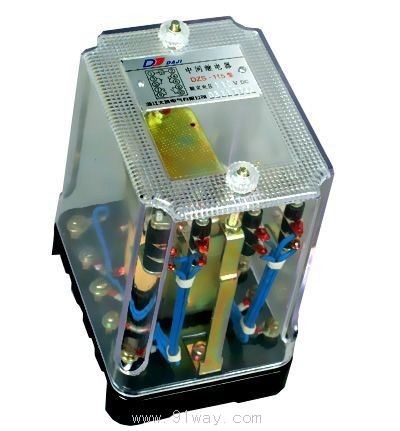

DZS-100系列中间继电器产品详细说明：

1 DZS-100系列中间继电器用途

DZS-100系列中间继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。DZS-115，DZS-117型为延时动作继电器；DZS-127，DZS-136型为延时电压动作和电流保持继电器；DZS-145型为延时返回继电器。

2 DZS-100系列中间继电器结构概述
DZS-100系列继电器为吸合式电磁继电器。
继电器的线圈装在山形导磁体的圆柱铁芯上，DZS-115、117型只有一个工作绕组(电压绕组)；DZS-127、136型有一个工作绕组(电压绕组)，和二个保持绕组(电流绕组)。在线圈上面或下面的圆柱芯上同时装有阻尼圈，由此获得了继电器的延时动作或延时返回。
继电器的动、静接触系统分别固定于导磁体的衔铁和磁轭上，衔铁与磁轭用支柱铰链，借拉力弹簧的作用，使继电器返回和处于打开位置。
继电器安装在垂直面板上，可以板前接线，也可以板后接线，其内部接线如图1所示。

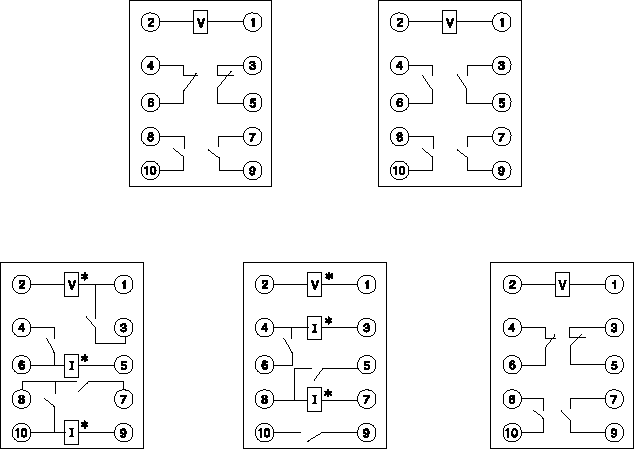

图1 DZS-100系列继电器内部接线图
依此为 DZS-115 DZS-117
DZS-127 DZS-136 DZS-145

3 技术数据
3.1 继电器额定值和触点形式由表1给出。

型 号	额定值		触点数量（付）
	电压（V）	电流（A）	动 合	动 断
DZS—115 145	220，110，48，24		2	2
DZS—117	220，110，48，24		4
DZS—127	220，110	1，2，4	4
	48，24	2，4，6
DZS—136	220，110	1，2，4	3
	48，24	2，4，6

3.2 动作电压：不大于70％额定电压。
3.3 动作时间：不小于O.06s(DZS-145型除外)。
3.4 保持电流：不大于80％额定电流(仅指DZS-127、136)
3.5 返回时间：
DZS-145型，在额定电压下，通电时间不小于0.5s，然后切断电源，时间不小于0.8s。
3.6 热性能：当环境温度为+40℃时；
3.6.1 电压绕组长期耐受110％额定电压，不超过65K；
3.6.2 电流绕组允许通过3倍额定电流，历时5s；
3.7 功率消耗：在额定值下：
3.7.1 DZS-115、117型，不大于3.5W；
3.7.2 DZS-127、136型，电压绕组不大于5.5W，电流绕组不大于2.5W；
3.7.3 DZS-145型，不大于6.5W。
3.8 触点容量：符合表2规定。

负 荷	电压（V）		最大断开电流	长期接通电流
	DC	AC	（A）	(A)
无 感	220		1	5
	110		5	5
有 感 (T≤5×10-3s)	220		0.4	5
	110		4	5
cosф=0.4		220	5	5
		110	10	5

3.9 介质强度：继电器各电路对外露非带电金属部分，以及在电气上无联系的各电路之间耐受交流50Hz，电压2kV，历时1min试验无击穿和闪络现象。
3.1O 继电器重量：不超过1.1kg。
3.11 DZS-100系列继电器外形尺寸及开孔尺寸见图2，图3。


图2 外形尺寸图

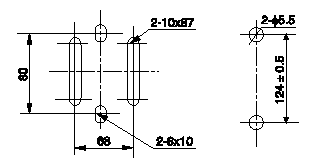

图3 开孔尺寸图


3.12 线圈阻值见表3。

DZS—	115 117	电压工作绕组	直流电压	220V	110V	48V	24V
			线圈电阻	16300Ω	4080Ω	940Ω	208Ω
	127 136	电压工作绕组	直流电压	220V	110V	48V	24V
			线圈电阻	10kΩ	2.5kΩ	480Ω	120Ω
	145	电压工作绕组	直流电压	220V	110V	48V	24V
			线圈电阻	10.2kΩ	2.2kΩ	450Ω	95Ω

4 订货须知
订货时应注明
4.1 继电器的名称、型号。
4.2 额定电压，额定电流。
4.3 接线方式：板前或板后接线(不注明者按板后接线供给接线另件)
