DZB-100Q系列中间继电器产品详细说明：

1 DZB-100Q系列中间继电器用途
DZB-100Q系列中间继电器(以下简称继电器)，作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量和触点容量。DZB-115Q型为电流运作电压保持继电器，DZB-138Q型为电压动作电流保持继电器。借阻尼绕组的短接DZB-138Q型还能延时动作。

2 DZB-100Q系列中间继电器结构和原理
2.1 DZB-100Q系列中间继电器采用嵌入式安装，主体部分系插拔式结构。
2.2 DZB-100Q系列中间继电器其主体部分与DZB-100系列中间继电器相同。
2.3 本系列继电器系吸合式电磁继电器。继电器的线圈装在山型导磁体的铁芯上，它由工作绕组和保持绕组构成：DZB-115Q型，有一个工作绕组(电流绕组)和一个保持绕组(电压绕组)，DZB-138Q型，有一个工作绕组(电压绕组)，两个保持绕组(电流绕组)和一个阻尼绕组(端子7-8)。
2.4 继电器的动、静接触系统分别固定于导磁体的衔接和磁轭板上。衔铁与磁轭用磷青铜薄片铰链(DZB-138Q型是用支柱铰链)，借拉力弹簧的作用使继电器返回和处在打开位置。
2.5 DZB-100Q系列中间继电器内部接线图示于图1。
2.6 DZB-lOOQ系列中间继电器外形及安装尺寸图示于图2。

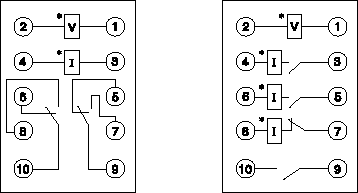

左为DZB-115Q 右为DZB-138Q
图1 DZB-100Q系列继电器内部接线图(背视)

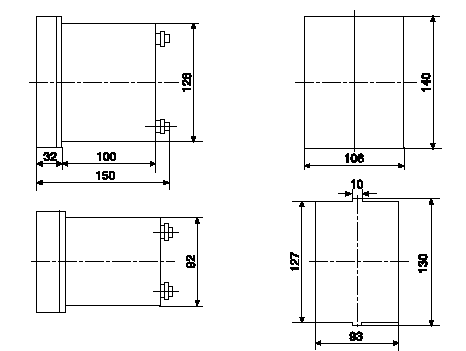

图2 DZB-100Q系列中间继电器外形及安装尺寸图

3 技术数据
3.1 继电器额定值和触点形式由表1给出。

型 号	额定电压(V)	额定电流（A）	触点数量（付）
			动合	动断	转换
DZB—115Q	24，48，110，220	0.5，1，2，4，6			2
DZB—138Q	24，48，110，220	1，2，4，8	3	1

3.2 动作值
(1)DZB-115Q型，不大于80％额定电流；
(2)DZB-138Q型，不大于70％额定电压。
3.3 返回值
(1)DZB-115Q型，不小于2％额定电流；
(2)DZB-138Q型，不小于3％额定电压。
3.4 保持值
(1)DZB-115Q型，不大于70％额定电压；
(2)DZB-138Q型，不大于65％额定电流。
3.5 动作时间
(1)DZB-115Q型，不大于0.045s；
(2)DZB-138Q型超定电压下，断开阻尼绕组不大于0.045s短接阻尼绕组大于0.06s。
3.6 返回时间
(1)DZB-115Q型，断开额定电流，返回时间不大于0.04s；
(2)DZB-138Q型，断开额定电压时不大于0.06s。
3.7 功率消耗
(1)DZB-115Q型，电压绕组不大于4w；
(2)DZB-138Q型，电压绕组不大于10w，电流绕组不大于4.5w。
3.8 热稳定性
(1)DZB-115Q型，电压绕组长期耐受110％额定电压，温升不超过65K；电流绕组耐受3倍额定电流历时2s。
(2)DZB-138Q型，电压绕组长期耐受110％额定电压，温升不超过65K；电流绕组耐受3倍额定电流历时5s。
3.9 继电器所有电路对外壳和非带电金属部分，以及在电气上无联系的各电路之间的介质强度，应耐受交流50Hz，电压2kV，历时lmin试验，而无击穿或闪络现象。
注：(1)同一付动、静触点之间的绝缘不试验；
(2)各绕组间耐受交流50Hz，电压500V，历时lmin试验。
3.10 继电器重量不超过1.6kg。

4 订货须知
4.1 继电器的名称、型号。
4.2 额定电压或额定电流。
4.3 继电器数量。
4.4 线圈阻值同DZB-100系列
