CHQ电动防爆蝶阀产品详细说明：

CHQ电动防爆蝶阀是由蝶阀与CHQ系列电动防爆执行机构配套，输入控制信号（4~20mA或1~5VDC）及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，电动蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

一、阀体
公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰连接
材    料：HT200  ZG25I  ZG1Cr18Ni9  ZG0Cr17Ni12Mo2   衬四氟
介质温度：常温型：-20ºC～+200ºC  散热型：-40ºC～+450ºC
适用介质：淡水、海水、食品、天然气、醇类、盐类、酸、碱、油、蒸汽、空气等

二、阀内组件可选材料

主要零部件	材质	适用规格	主要零部件	材质	适用规格
阀体	球墨铸铁 灰铸铁 铸钢 不锈钢	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	阀杆	不锈钢416 不锈钢316 不锈钢304 碳钢镀镍磷	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm
阀板	不锈钢CF8 不锈钢CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 铝青铜	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm	阀座	丁腈橡胶NBR 乙丙橡胶EPDM 氟橡胶VITON 硅橡胶SEP 耐热EPDM 耐磨EPDM	50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm 50mm~300mm

CHQ电动防爆蝶阀密封副适用介质，温度推荐表

密封副材质

适用温度

介质类型及适用程度

突出特性

淡 水

海 水

盐 类

强 碱

弱 碱

强 酸

弱 酸

天 然 气

醇 类

空 气

蒸 汽

油 类

食 品

阀座

丁腈

-12ºC~82ºC

A

A

A

B

A

D

B

A

C

A

D

A

B

耐油

三元乙丙

-35ºC~135ºC

A

A

A

A

A

C

A

B

B

A

A

C

A

耐老化

耐腐蚀三元乙丙

-35ºC~160ºC

A

A

A

A

A

A

A

B

B

A

A

C

A

耐腐蚀、耐老化

氟橡胶

-23ºC~135ºC

A

A

A

C

A

C

A

A

C

A

A

A

A

耐高温、耐腐蚀

聚四氟乙烯

-10ºC~150ºC

A

A

A

A

A

A

A

A

A

A

A

A

A

耐腐蚀、耐高温

蝶板

球铁电镀

-30ºC~350ºC

B

D

C

D

C

D

C

B

A

B

A

A

C

耐热

球铁尼龙覆层

-30ºC~100ºC

A

A

A

A

A

D

A

A

C

A

D

A

A

抗蚀、耐磨、减摩

铝青铜

-273ºC~232ºC

A

B

C

D

C

D

B

A

A

A

A

A

C

耐热、耐腐蚀

不锈钢

-268ºC~316ºC

A

B

C

C

B

C

A

A

A

A

A

A

A

耐高温、耐腐蚀

A非常适用B适用C有限适用D不适用

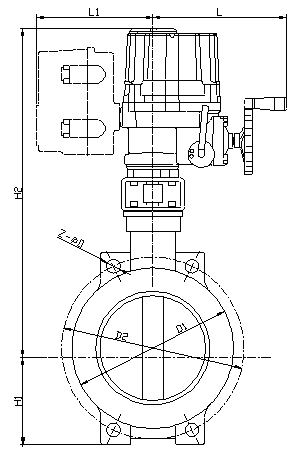

三、安装尺寸（单位：mm）（虚线部分为模拟量控制盒,开关型无此尺寸）

通径	Ｌ	L１	H1	H2	D1	D2	D	备注
50	216	190	70	412	92	125	18	CHQ05
65	216	190	76	425	106	145	18	CHQ05
80	216	190	89	437	122	160	18	CHQ08
100	216	190	104	452	150	180	18	CHQ10
125	279	221	120	504	177	210	18	CHQ15
150	276	221	132	524	204	240	23	CHQ20
200	276	222	167	607	260	295	23	CHQ50
250	276	240	202	686	314	350/355	23/26	CHQ60
300	276	240	239	714	370	400/410	23/26	CHQ80
350	276	240	265	749	422	460/470	23/26	CHQ120
400	276	240	297	781	473	515/525	26/30	CHQ200
