SS-23B型时间继电器
1.概述
SS-23B型时间继电器采用品振、分频、计数原理设计制造的新型数字式时间继电器，广泛用于继电保护系统，特别是要求延时准确和缩短配合时间级差的场合，以及需要功耗很低，整定范围大的下业控制和程序控制。

2.结构特点

SS-23B型时间继电器有两段延时扦可分别牲定，每段延时可选择三种时间范围，数字化设定0.1-990s延时。发光二极管既作为动作指示(闪光)，又可作为时间巳到指示(持续发光)。本继电器受电压、温度影响非常小。丛本壳体采用JCK-10系列壳体组件中的JCK-11/4壳体。有凸出式前接线、后接线及嵌入式后接线三种安装接线方式，订货时需指明，其外形尺寸及安装开孔尺寸见本手册附录。

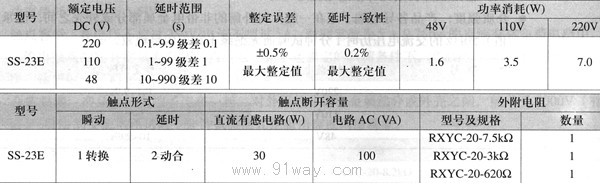

3.主要技术数据

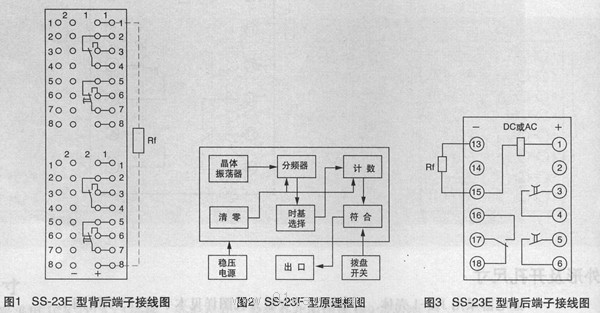

4.背后端子接线图

SS-23B型时间继电器
