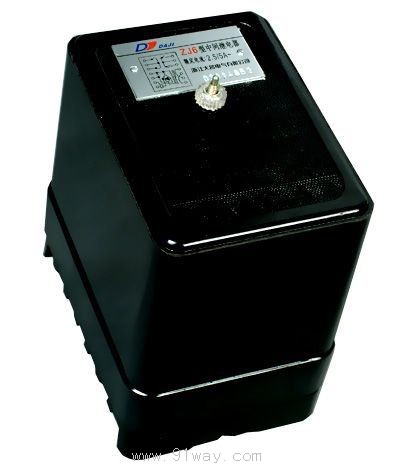

ZJ6型中间继电器产品详细说明：

ZJ6型中间继电器用途

ZJ6型中间继电器（以下简称继电器），用于交流操作回路中，作为辅助继电器扩大控制回路。2 工作原理和结构
2.1 本继电器系电磁式阀型瞬时动作继电器，装在胶木底座上，罩以塑料外壳。继电器的电磁铁固定于接触系统的支架上，衔铁与接触系统的机械联系靠固定衔铁上的弯板及位于弯板末端的顶板。当衔铁吸合时，顶板推动接触片，使动合触点闭合，动断触点断开。
2.2 继电器内饱和交流器初级绕组接入仪用互感器次级回路，饱和变流器初级有两个绕组，可以接成串联或并联。
2.3 继电器的线圈经过二极管组成的桥式整流器，接入饱和变流器次级回路，饱和变流器回路中接一个电容器以减低电压峰值。
2.4 继电器用其他继电器的动断触点控制，动断触点接入7和9。若需动作信号显示，可在端子11和13接入一个DX-11/0.05A信号继电器或并联接入两个DX-11/0.025A信号继电器。如不需要，则以连接片短接。
2.5 继电器有一付转换触点与一付大容量主转换接点。
2.6 为了消除当转换中动断触点没有可靠闭合而引起被控开关误动作，大容量主触点可按图1所示接线。
2.7 继电器固定在垂直的屏板上，可采用前面接线和后面接线。
2.8 继电器内部接线如图2所示。外形图与安装尺寸见图3。

图1 大容量主触点接法

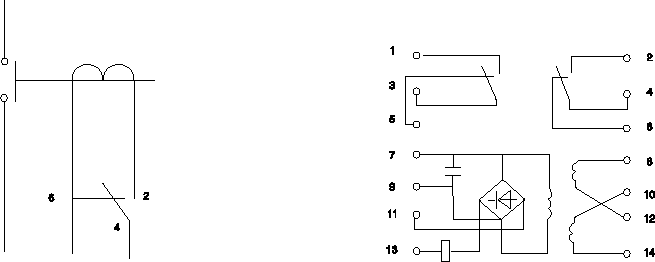

图2 内部接线图

前接线

后接线

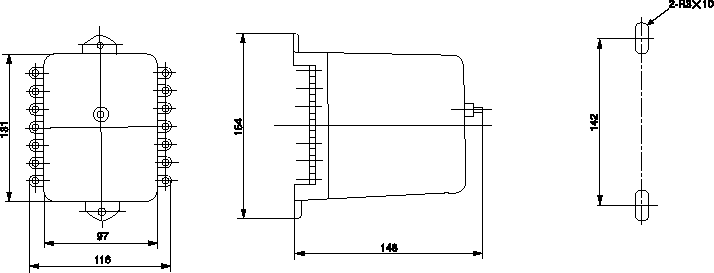

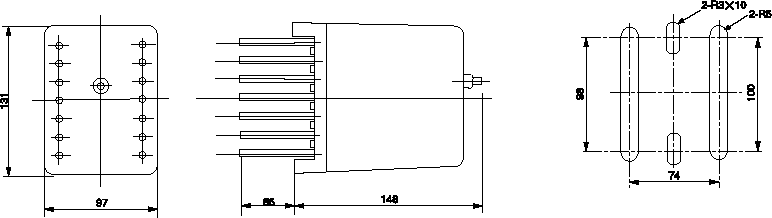

图3 外形图与安装尺寸图

3 ZJ6型中间继电器技术数据
3.1 继电器动作值：当饱和变流器初级两个绕组串联时，动作值为2.5A，当两个绕组并联时，动作值为5A。
3.2 继电器大容量主触点长期通过电流为10A，能经受150A过载4s。
3.3 在2倍动作值下的动作时间不大于0.05s。
3.4 在2倍动作值下的功率消耗不大于6VA。
3.5 大容量主触点在电流至150A的情况下，能够分流接通与分流断开跳闸线圈。
3.6 继电器的一般触点能断开电压不大于250V，电流不大于2.5A，容量为450VA的交流电路（功率因数为0.4±0.1），接通电流不大于15A，电压不大于220V容量为1000VA的交流电路。
3.7 继电器应能耐受交流电压2kV、50HZ历时1min的介质强度试验。
3.8 继电器的重量不超过1.3kg。

4 订货须知
订货时应指明
4.1 继电器的名称和型号；
4.2 接线方式，以便供应前面接线或后面接线的全套零件；
4.3 订货数量；
4.4 订货方式。
