AC,AFC系列气源处理三联件产品详细说明：

概述
AC,AFC系列气源处理三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。


AC,AFC系列气源处理三联件安装
1、安装时请注意清洗连接管道及接头，避免脏物带入气路。
2、安装时请注意气体流动方向与大体上箭头所指方向是否一致，注意接管及接头牙型是否正确。
3、过滤器、调压阀（调压过滤器）给油器的固定：将固定支架的凸槽与本体上凹槽匹配，再用固定片及螺丝锁紧即可。
4、单独使用调压阀、调压过滤器时的固定：旋转固定环使之锁紧附带的专用固定片即可。

使用说明
1、本过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。旋转钮向右为调高出口压力，向左旋转为调低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。

注意事项
1、部分零件使用PC材质，禁止接近或在有机溶剂环境中使用。PC杯清洗请用中性清洗剂。
2、使用压力请勿超过其使用范围。
3、当出口风量明显减少时，应及时更换滤芯。

AC,AFC系列气源处理三联件技术参数

型号		AC1500	AFC1500	AC2000	AFC2000
工作介质		空气
接口管径		1/8"			1/4"
滤芯精度		40μ
使用压力范围		手动排水：0～9.5Kgf/cm2 压差排水： 1.5～9.5Kgf/cm2
最大可调范围		9.5Kgf/cm2
保证耐压力		15.0Kgf/cm2
使用温度范围		5～60℃
滤水杯容量		15CC
给油杯容量		25CC
建议润滑用油		ISO VG32或同级用油
生量		0.49Kg	0.32Kg	0.49Kg	0.32Kg
构成无件	过滤器	AF1500	AFR1500	AF2000	AFR2000
	减压阀	AR1500	AFR1500	AR2000	AFR2000
	给油器	AL1500	AL1500	AL2000	AL2000

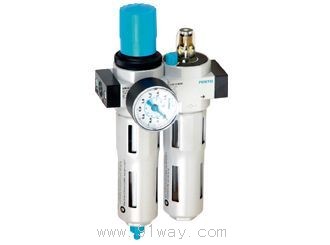

AC,AFC系列气源处理三联件
