DZJ-10系列中间继电器产品详细说明：

1 DZJ-10系列中间继电器用途
DZJ-10系列中间继电器用于交流操作的各种保护和自动控制线路中，作为辅助继电器，，以增加触点数量和容量。

2 DZJ-10系列中间继电器工作原理和结构
2.1 继电器为电磁式继电器，当交流电压通过整流元件加在线圈两端时，衔铁向闭合位置运动，动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力下，返回到原始状态，动合触点断开，动断触点闭合。
2.2 继电器有两种结构：
2.2.1 凸出式插拔结构。采用阿继JK-1型壳体，其外形图及开孔图见《附录》Ⅰ，继电器内部接线见图1。
2.2.2 嵌入式插拔结构（型号中带/Q）。采用许继A11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。
2.2.3 若需要将板后接线方式改为板前接线方式，应加板前接线座与中框，见《附录》Ⅱ。

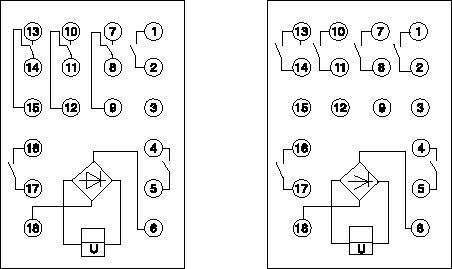

图1 凸出式内部接线图 左为DZJ-11 右为DZJ-12



图2 嵌入式内部接线图 左为DZJ-11/Q 右为DZJ-12/Q

3 DZJ-10系列中间继电器型号规格：见表1

型 号	额定值（V）	触点形式及对数
		动合	转换
DZJ-11	110，220，380	3	3
DZJ-12		6	-

4 DZJ-10系列中间继电器技术数据

4.1 动作电压：不大于额定电压的80%；
4.2 返回电压：不小于额定电压的5%。
4.3 动作时间：在额定电压时不大于0.06s。
4.4 功率消耗：在额定电压时不大于5W。
4.5 电寿命：5000次。
4.6 触点断开容量：在电压不超过250V，电流不大于1A的直流有感负荷电路（时间常数为5H10-3S）中，断开容量为50W；在电压不超过250V，电流不大于3A的交流电路（功率因数为0.4）中，断开容量为250VA。
4.7 触点长期允许通过电流为5A。
4.8 介质强度：继电器导电部分与非导电部分之间，以及线圈电路与触点电路之间，能耐受交流50HZ，电压2kV，历时1min试验无击穿和闪络现象。
4.9 继电器重量：约为0.7Kg。

5 订货须知
订货时应指明
5.1 继电器的名称和型号；
5.2 继电器的电压数值；
5.3 订货数量。
