1 ZJ3-B系列快速中间继电器用途

ZJ3-B系列快速中间继电器用于直流操作的各种保护和自动控制线路中，作为出口继电器或增加保护和控制回路触点的数量和容量。

2 工作原理和结构
2.1 继电器为电磁式快速动作的中间继电器，线圈固定U形导磁体上，衔铁由轴连接在与电磁铁相连的架板上，当电压加在线圈两端时，衔铁向闭合位置运动，触点随连接在衔铁上的绝缘支架运动而闭合或断开。
2.2 绕组组合
2.2.1 ZJ3-1B、2B继电器只有一个电压绕组；
2.2.2 ZJ3-3B继电器有1个电压动作绕组及2个电流保持绕组；
2.2.3 ZJ3-4B继电器有1个电压绕组和3个电流保持绕组；
2.2.4 ZJ3-5B继电器有1个电压绕组和1个电流绕组，可以电压动作或电流动作，亦可电流保持或电压保持。当连接片位于端子5和6时（Q型为5和7），为电压保持；位于端子4和5时（Q型为3和5），为电流保持，根据使用情况可自行调整。连接片的接线见图1。
2.3 为了降低继电器的功率消耗和温升，在继电器电压绕组回路中串入附加电阻。
2.4 继电器有两种结构：
2.2.1 凸出式插拔结构，采用阿继JK-1型壳体，其外形图及开孔图见《附录》Ⅰ，继电器内部接线见图1。
2.4.2 嵌入式插拔结构（型号中带/Q）采用许继A11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。
2.4.3 若需要将板后接线方式改为板前接线方式，应加板前接线座与中框，见《附录》Ⅱ。

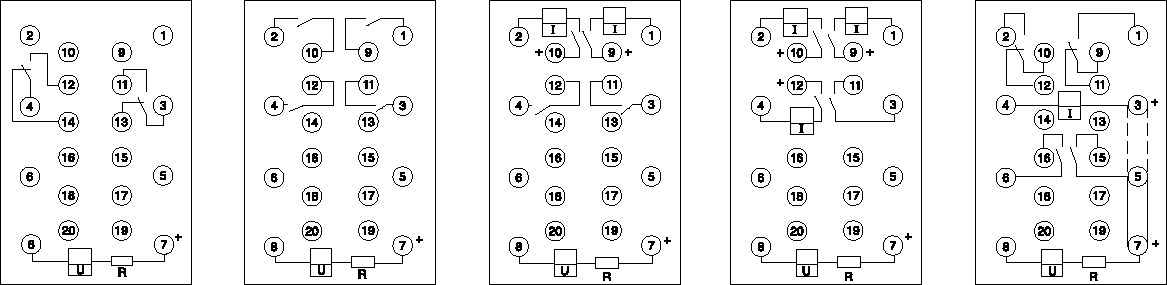

图1 凸出式内部接线图 依此为

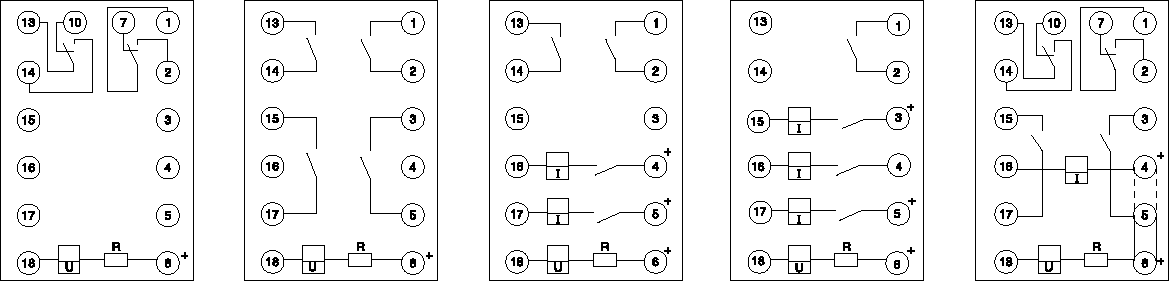

图2 嵌入式内部接线图依此为

3 ZJ3-B系列快速中间继电器型号规格：(见表1)

4 技术数据
4.1 动作值：电压型继电器的动作电压为额定电压值的50%-70%；电流型继电器的动作电流不大于额定电流的80%。
4.2 动作时间：在额定值（电压或电流）时，动作时间不大于7ms。
4.3 保持值：电流不大于额定电流值的80%，ZJ3-5B当用电压保持时，其值不大于额定电压值的70%。
4.4 返回值：不低于5%额定值。
4.5 功率消耗
4.5.1 ZJ3-1B、2B电压绕组的功率消耗不大于8W。
4.5.2 ZJ3-3B每个电流保持绕组不大于1.2W。
4.5.3 ZJ3-4B每个电流保持绕组不大于2W。
4.5.4 ZJ3-5B电流绕组不大于4W。
4.6 触点断开容量：继电器的触点在电压不超过250V和电流不超过1A的直流有感负荷电路（时间常数为5H10-3S）中，断开容量为50W；在电压不超过250V的交流电路（功率因数为0.4）中为250VA，继电器长期闭合电流5A。
4.7 温升：当环境温度为+40oC时，继电器线圈应长期耐受110%额定电压，其温升不超过65oC。自保持绕组允许承受3倍额定保持电流历时5s，无电气及绝缘损坏。
4.8 继电器能耐受交流电压2kV、50Hz、历时1min的介质强度试验。
4.9 电寿命：1000次。
4.10 继电器重量：约为0.6Kg。

5 订货须知
订货时应指明
5.1 继电器的名称和型号；
5.2 动作绕组与保持绕组的额定值；
5.3 订货数量。
