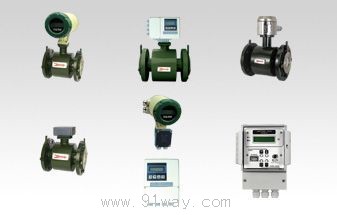

LD系列电磁流量计

LD电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
原理与结构

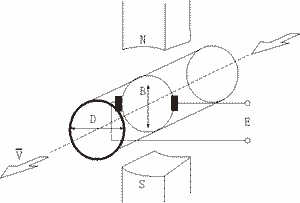

 根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例，其值为：
式中：E=KBVD
E-感应电势；
K-与磁场分布及轴向长度有关的系数。
B-磁感应强度；
V-导电液体平均流速；
D-电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波及一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS-485等通讯接口。

LD系列电磁流量计特点

测量管内无阻流件，压力损失为零，不易堵塞。
只要合理选用电极及衬里材料，即可达到耐腐蚀、耐磨损的要求。
测量结果与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数基本无关，不受环境影响，所以测量精度高、工作稳定、可靠。
采用现代模拟信号转换技术和高性能超大规模集成芯片，对信号进行隔离、滤波、放大及数字处理。精确显示测量结果。
具有测量值断电保护及过量程报警功能，可对传感器内流体的流向进行设置，因而传感器安装不受液体流动方向限制，可实现双向测流。
采用带背光点阵式双排流量显示器，同时显示瞬时流量、累积流量，并能显示工作状态、参数、计量单位等。
电磁流量计的量程范围宽（最大流量/最小流量），正常适用范围20：1，一般30：1或更大。
仪表配置有多种输出功能、可与计算机、单元组合仪表配套，可完成打印、通讯和联网的要求。

技术参数

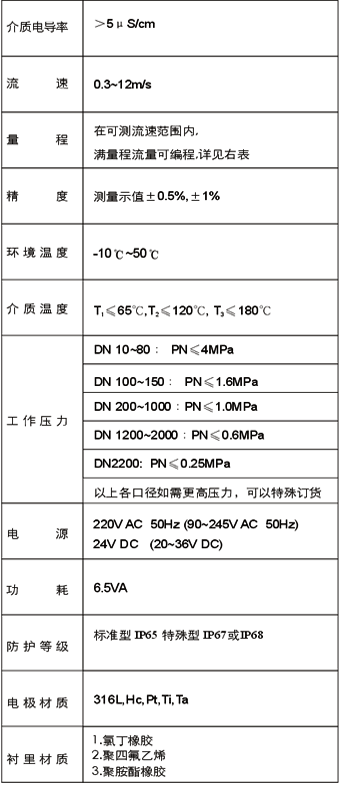

主要技术指标

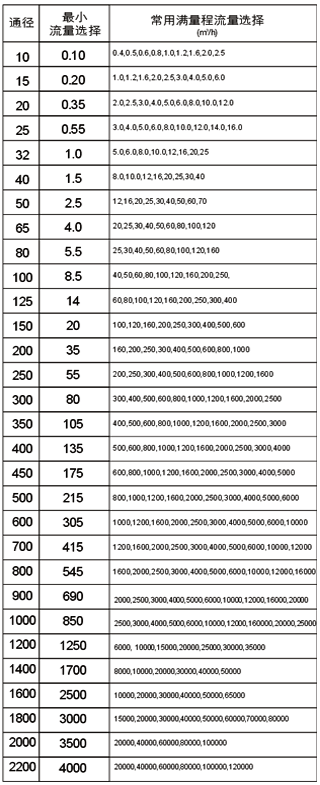

流量选择表(参考曲线图)

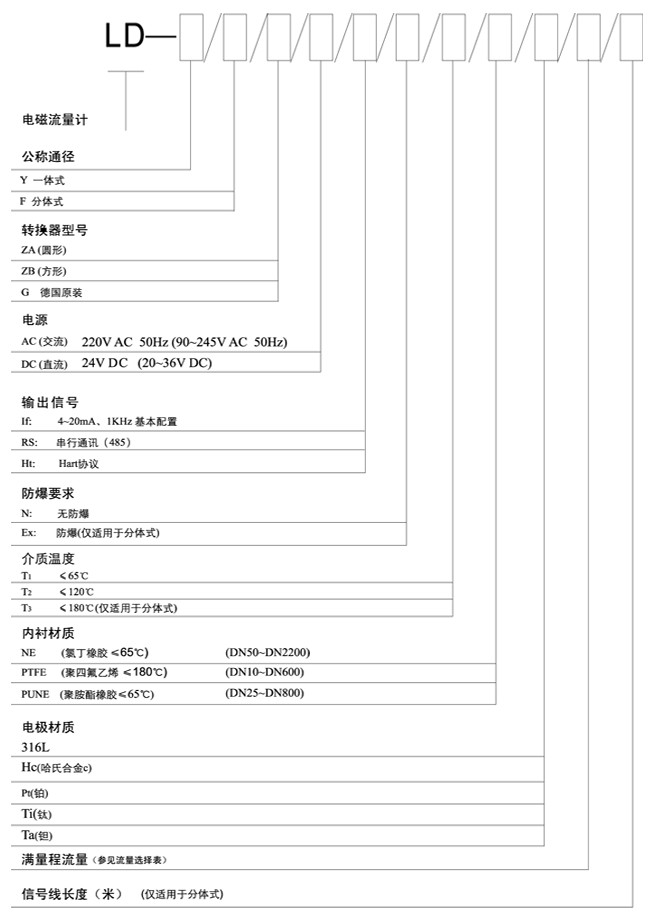

型号选择及说明

电极材料及衬里材料的选择

电极材料的选择
应根据被测介质的腐蚀性，由用户负责选定，对一般介质，可查有关防腐蚀手册，选定电极材料，
对混酸等成份复杂的介质，应做挂片试验。
电极材料的耐腐蚀性能（仅供参考，详见附录1、附录2）
电极材料耐腐蚀性能

含钼不锈钢
00Cr17Ni14Mo2
（316L）对于浓度小于5%，室温下的硝酸、硫酸，沸腾的磷酸、蚁酸、碱溶液，在一定压力下的亚硫酸、
醋酸等介质，有较强的耐腐蚀性，可广泛用于石油化工、尿素、维尼纶等工业。适用于弱酸、
弱碱。

哈氏合金B（HB）适用于几乎所有酸、碱、盐溶液（包括发烟硫酸、发烟硝酸），不适用于王水、铵盐


哈氏合金C（HC）能耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合物的腐蚀，也耐氧化性的盐类，如Fe+++，
Cu++ak 或含其他氧化剂的腐蚀。如高于常温的次氩酸盐溶液，海水的腐蚀。

钛（Ti）能耐海水，各种氯化物和次氯化盐，氧化性酸（包括发烟硝酸），有机酸、碱等的腐蚀。
不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如果酸中含有氟化剂时，则腐蚀大为降低。

钽（Ta）具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质腐蚀。


衬里材料的选择
应根据被测介质的腐蚀性，磨损性及温度来选择。氯丁橡胶，可耐一般的弱酸、弱碱腐蚀，耐温65℃，氯
丁橡胶有耐磨性。聚四氟乙烯几乎能耐除热磷酸以外的强酸、碱腐蚀，介质温度可达180℃但不耐磨损。聚
胺酯橡胶有好的耐磨性能，但耐酸耐碱性能较差。

常用衬里材料的性能及其适用范围
衬里材料主要性能适用范围

聚四氟乙烯
PTFE 1.它是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、
硫酸、硝酸和王水、也能耐浓碱和各种有机溶剂
2.耐磨性和粘接性能差。
1.-40℃-+180℃
2.酸、碱等强腐蚀性介质
3.卫生类介质 4. 不适用于负压管道

氯丁橡胶
Polychloroprene1.有极好的弹性、高强的扯断力、耐磨性能好
2.耐一般低浓度酸、碱、盐介质的腐蚀不耐氧化性介质的腐蚀1.＜65℃
2.测一般水、污水、泥浆、矿浆

聚胺酯橡胶
Polyurethane1.有极好的弹性、高强的扯断力、耐磨性能好
2.耐一般低浓度酸、碱、盐介质的腐蚀不耐氧化性介质的腐蚀1、有极好的耐磨性能（相当于天然橡胶十倍）
2、耐酸耐碱性能较差
