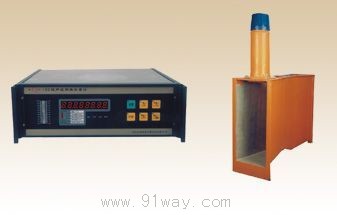

LSQ系列超声波明渠流量计是用于测量工矿企业自然流管（渠）道污水排放计量的新型测量仪表，简称“污水流量计”。它广泛适用于石油、化工、化纤、轻纺、制药等行业的污水排放计量，是城市水污染防治和环保部门监控污染物排放的必要仪表之一，也是今后水利部门农灌水排放计量的必备仪表。

该流量计采用水力测流、超声波测位、微电脑处理、数字显示及打印记录等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干扰能力。安装维护方便，读数简捷。

特点
流量槽用玻璃钢制成，薄壁堰由不锈钢或其它耐酸碱材料制成，具有抗腐蚀性能
非接触式超声波传感器测量液位
自动的温度跟踪补偿
自动的百年日历硬时钟
失电记忆功能
齐全的记录功能
标准信号输出接口及RS232通讯接口

主要技术指标

工作原理

LSQ超声波明渠流量计由气介式超声波传感器、温度补偿传感器、流量槽或薄壁堰，及微电脑测量系统构成的二次仪表组成。当被测介质全部通过流量槽（P槽或P-B槽）或薄壁堰缺口形成自由流时，其流量Q与流量槽或薄壁堰内上流水位H的关系为Q=CHn（n，C为系数）。

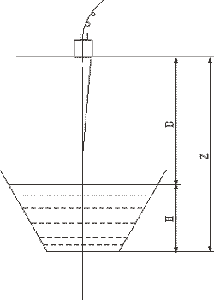

气介式超声波液位传感器在微电脑系统的控制下，进行超声波发射和接收，微电脑通过测量发射波和回波的时间差来计算液位高度，再经过一系列判断，计算、转换处理可得出流过槽或薄壁堰的流量Q。

型号选择及说明

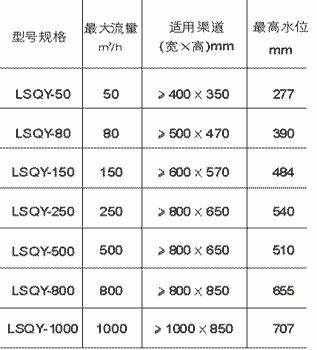

LSQY系列

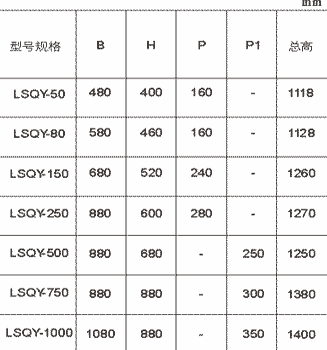

 外形尺寸

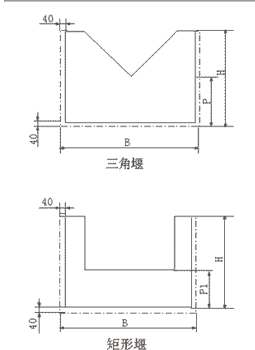

 薄壁堰


注： 型号中的Y表示流量计使用薄壁堰

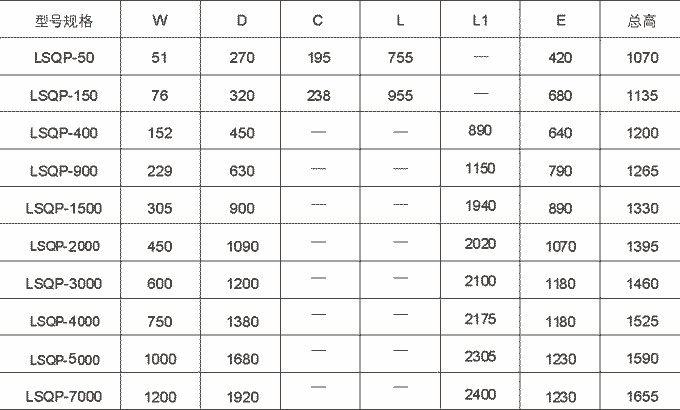

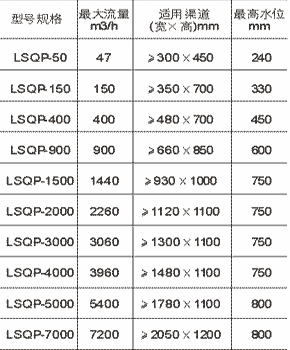

LSQP系列



注： 型号中的P表示流量计使用P槽

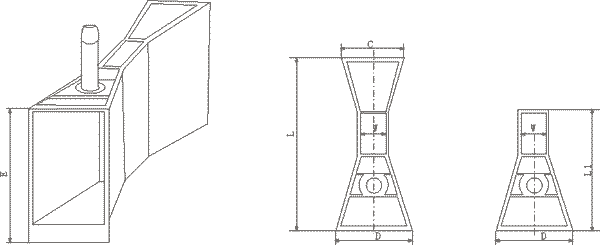

P 槽





注：以上的槽或堰所配二次仪表为：台式：外形尺寸长×高×宽,mm:340×320×120。
信号线一般配30-40米，如大于60米，需订货说明，但不能超过100米。
