DS-20系列时间继电器产品详细说明：

1 用途

DS-20系列时间继电器，作为辅助元件用于各种保护和自动线路中，使被控元件的动作得到可调的延时。
2 DS-20系列时间继电器工作原理和结构
2.1 继电器为带有延时的吸入式电磁继电器。继电器具有一付瞬时转换触点，一付滑动延时动合主触点和一付终止延时动合主触点。
2.2 当电压加在继电器线圈两端时，唧子（铁芯）被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧的作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终点触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置一调整之，并由指针直接在继电器的标度盘上指明。当线圈断电时，唧子和延时机构在塔形反力弹簧的作用力下，瞬时返回到原来的位置。
2.3 继电器有两种结构：
2.3.1 凸出式插拔结构。采用阿继JK-1型壳体，其外形图及开孔图见《附录》Ⅰ，继电器内部接线见图1。
2.3.2 嵌入式插拔结构（型号中带/Q）。采用许继A11K壳体，其外形图及开孔图见《附录》Ⅱ，继电器内部接线见图2。
2.3.3 若需将板后接线方式改为板前接线方式，应加板前接线座与中框，见《附录》Ⅱ。

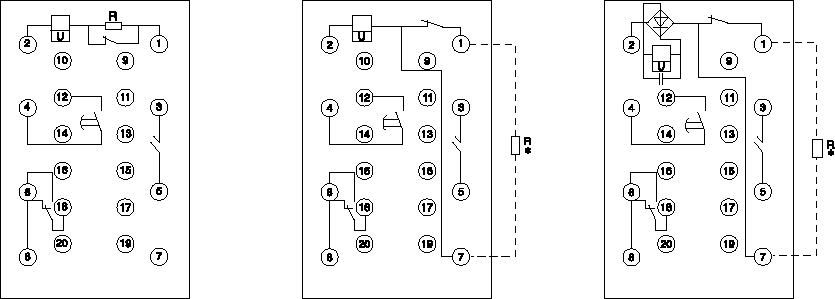

图1 凸出式内部接线图 *R为外接电阻(附件) 依此为:DS-21-24 DS-21/C-24/C DS-25-28



图2 嵌入式内部接线图 *R为外接电阻(附件) 依此为 DS-21/Q~DS-24/Q DS-21C/Q~DS-24C/Q DS-20/Q~DS-28/Q
点击上图查看大图
3 型号规格（见表1）

型号	时间整定范围（S）	直流额定电压（V）	交流额定电压（V）
DS-21，DS-21/C	0.2-1.5	24，48，110，220
DS-22，DS-22/C	1.2-5
DS-23，DS-23/C	2.5-10
DS-24，DS-24/C	5-20
DS-25	0.2-1.5		110，127，220，380
DS-26	1.2-5
DS-27	2.5-10
DS-28	5-20

注：C为长期带电型

4 DS-20系列时间继电器技术数据

4.1 继电器的动作值：对于直流继电器不大于70%的额定电压；对于长期带电的直流继电器不大于75%的额定电压；对于交流继电器不大于85%的额定电压。
4.2 继电器的返回值：不大于5%的额定电压。
4.3 继电器的主触点的延时一致性，不大于表2中的规定。

延时整定范围（s）	延时一致性（s）
0.2-1.5	0.07
1.2-5	0.16
2.5-10	0.26
5-20	0.5

注：1） 延时一致性系指在同一时间整定点上，测量10次中最大和最小动作时间之差。
2） 1、2、3条中规定的参数系环境温度为+20oCK2oC的条件下测试。
4.4 继电器主触点延时整定值平均误差应符合下列规定：最大延时整定值小于5s的平均误差不超过K10%，其余为K5%。
4.5 热稳定性：当周围介质温度为+40oC时，对于直流继电器的线圈耐受110%额定电压历时1min，线圈温升不超过65K；对于交流继电器的线圈耐受110%额定电压历时1min，线圈温升不超过65K；对于长期带电直流继电器的线圈长期耐受110%额定电压，线圈温升不超过65K。
4.6 额定电压下的功率消耗：对于直流继电器不大于10W，对于交流继电器不大于35VA，对于长期带电直流继电器不大于7.5W。
4.7 触点断开容量：在电压不大于250V、电流不大于1A、时间常数不超过0.005s的直流有感负荷电路中，主触点和瞬动触点的断开容量为50W。
4.8 延时主触点长期允许通过电流为5A。
4.9 介质强度：继电器导电部分与非导电部分之间，以及线圈电路与触点电路之间，能耐受交流50Hz，电压2kV，历时1min试验无击穿和闪络现象。
4.10 电寿命：5000次。
4.11 继电器在环境温度为-20oC到+40oC的范围内可靠的工作。
4.12 继电器重量：不大于0.7Kg。

5 订货须知
订货时应指明
5.1 继电器的名称和型号；
5.2 额定参值；
5.3 订货数量。
5.4 交货方式。
