RXMK1型大容量交流中间继电器产品详细说明：

1 RXMK1型大容量交流中间继电器用途
用于工业自动化控制及电力系统二次回路中，作为中间辅助，扩大控制范围之用。

2 特点
2.1 体积小，触点断开容量大。
2.2 线圈为交流激磁。

3 动作原理
RXMKl大容量中间继电器为电磁式继电器。由电磁系统，接触系统及短路环三部分组成。电磁系统采用直动式结构，工作行程较大。接触系统采用桥式触点，断开容量大。当线圈通电时，产生磁场，吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

4 RXMK1型大容量交流中间继电器技术数据
4.1 动作电压：<80％额定电压。
4.2 返回电压：>15％额定电压。
4.3 动作时间：≤20ms。
4.4 线圈功率消耗：6VA。
4.5 触点断开容量：AC：V≯250V，I≯10A(功率因数为0．4)时，容量为1000VA。
DC：V≯250V，I≯5A(L/R=40ms)时，容量为100W。
如要增加触点断开容量可按表1内数据将触点串联。

当电压(DC)55V时	20A／20A(单触点)／(双触点串联)
当电压(DC)110V时	5A／20A(单触点)／(双触点串联)
当电压(DC)125V时	4A／20A(单触点)／(双触点串联)
当电压(DC)220V时	1A／6A(单触点)／(双触点串联)
当电压(DC)250V时	0.8A／4A(单触点)／(双触点串联)

4.6 绝缘耐压：50Hz，1min，2kV。
4.7 冲击电压：5kV。
4.8 能承受5-15Hz中等震级的地震波冲击。
4.9 额定电压及线圈阻值。（见表2）

电压等级AC(V)	24	55	110	115	120	127	220	230	380
线圈阻值(Ω)	13.5	76.3	316	297	312	400	1.35k	1.16k	4.2k

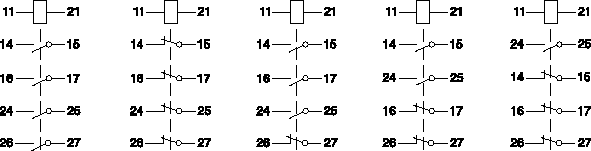

4.10 触点规格

RK255 049

RK255 050

RK255 052

RK255 053

4.11 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图1（2S6C）。
4.12 凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图5（2S6C）可插入1个，按附图6（2S12C）并排插2个，按附图7（4S6C）直排插2个，按附图8（4S12C）可插入4个。

5 订货须知
订货时请注明型号、触点代号及电压等级。
例：RXMK1 RK225049-AC220V。
