产品名称：

Z5型胀紧联结套

型号规格：

Z5型胀紧联结套

产品类别：

常规产品 -- 机械传动 -- 胀紧套

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

Z5型胀紧联结套产品详细说明：

Z5型胀紧套与Z4型比较各锥环锥度相同，且内环中间有凸缘，便于拆卸。Z5型结合面较长，锥度较小，用于传递较大载荷和对中精度要求较高的场合。

基本尺寸							额定负荷		胀套与轴结合面上的压力 Pf N/mm2	胀套与轮毂结合面上的压力 Pf′ N/mm2	螺钉的拧紧力矩 MA N·m	重量 kg
d	D	l	L	L1	d1	n	轴向力 F1 KN	转矩 M1 KN·m
mm						n	轴向力 F1 KN	转矩 M1 KN·m
100	145	60	65	77	M12	10	288	14.4	192	132	145	4.1
110	155					10	288	15.8	175	123		4.4
120	165					12	346	20.8	192	139		4.8
130	180	68	74	86	M12	15	433	28.1	193	139	145	6.5
140	190					18	519	36.3	214	157		7.0
150	200					18	519	39.0	200	150		7.4
160	210					21	606	48.5	219	167		7.8
170	225	75	81	95	M14	18	712	60.6	215	162	230	10.0
180	235	75	81	95		18	712	64.1	203	155		10.6
190	250	88	94	108		20	792	75.2	178	135		14.3
200	260	88	94	108		24	950	95.0	203	156		15.0
210	275	98	104	120	M16	18	970	102.0	187	142	355	17.5
220	285					18	990	109.0	183	141		19.8
240	305					24	1318	158.0	222	176		21.4
250	315					24	1340	167.5	215	170		22.0
260	325					25	1370	178.0	215	172		23.0
280	355	120	126	144	M18	24	1590	222.5	188	149	485	35.2
300	375	120	126	144	M18	25	1650	248.0	183	146	485	37.4
320	405	135	142	162	M20		2140	344.0	192	152	690	51.3
340	425	135	142	162	M20		2140	365.0	181	144	690	54.1
360	455	158	165	187	M22		2670	480.0	176	139	930	75.4
380	475							508.0	166	133		79.0
400	495							535.0	158	128		82.8
420	515					30	3200	673.0	181	147		86.5
450	555	172	180	204	M24	30	3700	832.5	175	142	1200	112.0
480	585					32	3950	948.0	175	143		119.0
500	605					32	3950	988.0	168	139		123.0
530	640	190	200	227	M27	30	4320	1145.0	157	130	1600	151.0
560	670					30	4320	1210.0	148	124		160.0
600	710					32	4610	1380.0	147	124		170.0

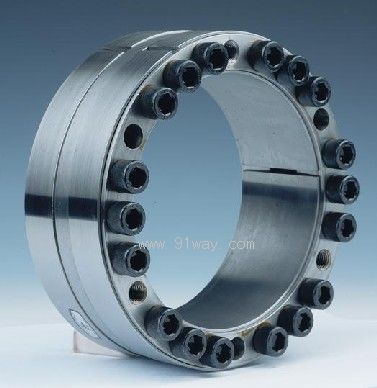

Z5胀紧套

Z5型胀紧联结套

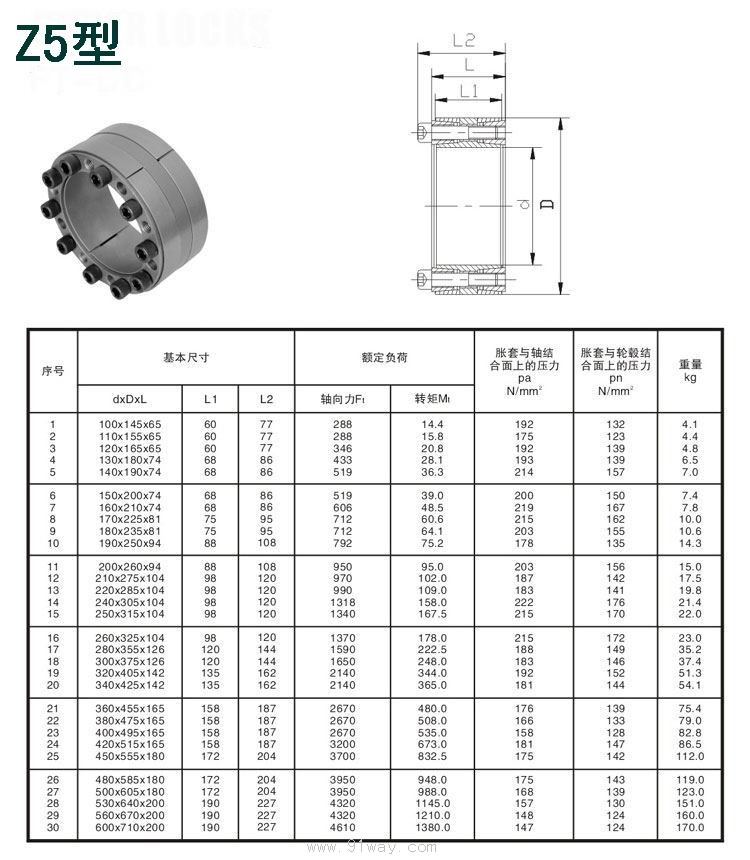

Z5型胀紧联结套（示意图）
