产品名称：

Z3型胀紧联结套

型号规格：

Z3型胀紧联结套

产品类别：

常规产品 -- 机械传动 -- 胀紧套

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

Z3型胀紧联结套产品详细说明：

基本尺寸							额定负荷		胀套与轴结合面上的压力 P f N/mm 2	胀套与轮毂结合面上的压力 P f′ N/mm 2	螺钉的拧紧力矩 M A N·m	重量 kg
d	D	L	L1	L 2	d 1	n	轴向力F 1 KN	转矩 M 1 KN·m
mm						n	轴向力F 1 KN	转矩 M 1 KN·m
20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
22	47					4	30	0.33	260	90		0.27
25	50					5	35	0.44	287	106		0.30
28	55							0.49	256	96		0.36
30	55							0.53	239	96		0.34
35	60						45	0.81	246	106		0.38
40	65						45	0.94	215	98		0.41
45	75	46	38	25.3	M8	6	80	1.86	283	134	41	0.70
50	80					6	80	2.07	255	126		0.76
55	85					7	90	2.54	270	138		0.82
60	90					7	90	2.77	247	130		0.88
65	95					8	105	3.58	261	141		0.94
70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
75	115							5.46	228	119		2.20
80	120							5.85	214	112		2.30
85	125					8	175	7.45	230	129		2.40
90	130					8	175	7.90	217	124		2.60
95	135					10	205	9.90	257	149		2.70
100	145	68	58	40.8			220	11.00	192	114		3.70
105	150							11.55	210	114		3.90
110	155							12.10	175	107		4.00
120	165					12	260	15.70	192	120		4.30
125	170				M12	10	320	17.50	189	120	145	4.80
130	180							20.70	188	120		5.90
140	190							22.50	175	114		6.30
150	200	77	65	45.4		12	380	28.50	196	130		6.70

Z3型胀紧联结套

Z3型胀紧联结套

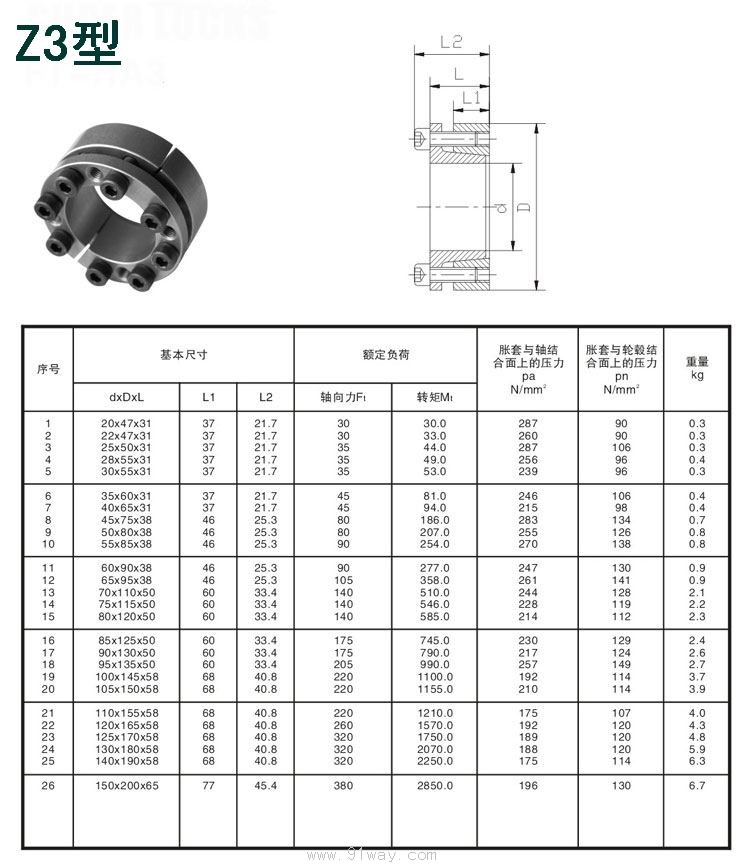

Z3型胀紧联结套（示意图）
