产品名称：

ZT9928-(0.6/1.0)手动浆料闸阀

型号规格：

ZT9928-(0.6/1.0)手动浆料闸阀

产品类别：

常规产品 -- 泵阀管件 -- 闸阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

ZT9928-(0.6/1.0)手动浆料闸阀产品详细说明：

ZT9928-(0.6/1.0)手动浆料闸阀

ZT9928-(0.6/1.0)手动浆料闸阀主要性能规范：

公称压力PN（MPa)	适用介质	阀体材料	适用温度
0.6	铸钢、铸铁、不锈钢	纸浆料	X＜80
1.0	糖浆、泥浆、纸浆、污水	铸钢、铸铁	X＜80

主要零件材料及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)							公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28

ZT9928-(0.6/1.0)手动浆料闸阀

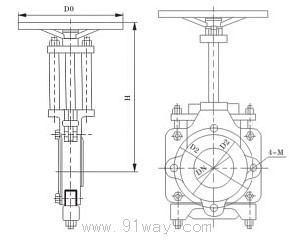

ZT9928-(0.6/1.0)手动浆料闸阀（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
