产品名称：

SWC-WD型无伸缩短型整体叉头十字轴式万向联轴器

型号规格：

SWC-WD型无伸缩短型整体叉头十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SWC-WD型无伸缩短型整体叉头十字轴式万向联轴器产品详细说明：

SWC（WD型）无伸缩短式万向联轴器

SWC型十字式万向联轴器（WD型）无伸缩短式十字万向联轴器详细参数

型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	尺寸（mm）									转动惯量 I (㎏.㎡)	重量 G (㎏)
型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	Lmin	D1 (js11)	D (H7)	Lm	n-d	k	t	B (h9)	g
SWC180WD	180	12.5	6.3	25°	640	155	105	110	8-17	17	5.0			0.145	52
SWC225WD	225	40	20	15°	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5	15°	560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45	15°	640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63	15°	720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90	15°	776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125	15°	860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180	15°	1040	390	255	260	16-28	42	10	80	20.0	15.32	798
SWC490WD	490	500	250	15°	1080	435	275	270	16-31	47	12	90	22.0	25.74	1055
SWC550WD	550	710	355	15°	1220	492	320	305	16-31	50	12.0	100	22.5	46.79	1524
SWC620WD	620	1000	500	15°	1360	555	380	340	16-38	55	12	100	25.0	83.76	2120

SWC-WD型无伸缩短型整体叉头十字轴式万向联轴器

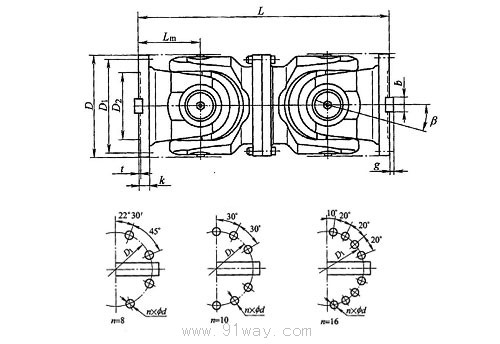

SWC-WD型无伸缩短型整体叉头十字轴式万向联轴器（示意图）
