产品名称：

SWC-BF型标准伸缩法兰型整体叉头十字轴式万向联轴器

型号规格：

SWC-BF型标准伸缩法兰型整体叉头十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SWC-BF型标准伸缩法兰型整体叉头十字轴式万向联轴器产品详细说明：

SWC-BF型标准伸缩法兰型整体叉头十字轴式万向联轴器参数

型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	伸缩量 LS mm	尺寸（mm										转动惯量 I (㎏.㎡)		重量 G (㎏)
型号	回转直径 D mm	公称扭矩 Tn (KN.m)	疲劳扭矩 Tf (KN.m)	轴线折角＜β	伸缩量 LS mm	Lmin	D1 (js11)	D (H7)	D3	Lm	n-d	k	t	B (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC180BF	180	12.5	6.3	25°	100	810	155	105	114	110	8-17	17	5			0.267	0.0070	80	2.8
SWC225BF	225	40	20	15°	140	920	196	135	152	120	8-17	20	5	32	9.0	0.788	0.0234	138	4.9
SWC250BF	250	63	31.5	15°	140	1035	218	150	168	140	8-19	25	6	40	12.5	1.445	0.0277	196	5.3
SWC285BF	285	90	45	15°	140	1190	245	170	194	160	8-21	27	7	40	15.0	2.873	0.0510	295	6.3
SWC315BF	315	125	63	15°	140	1315	280	185	219	180	10-23	32	8	40	15.0	5.094	0.0795	428	8.0
SWC350BF	350	180	90	15°	150	1410	310	210	267	180	10-23	35	8	50	16.0	9.195	0.2219	632	15.0
SWC390BF	390	250	125	15°	170	1590	345	325	267	215	10-25	40	8	70	18.0	16.62	0.2219	817	15.0
SWC440BF	440	355	180	15°	190	1875	390	255	325	260	16-28	42	10	80	20.0	28.24	0.4741	1290	21.7
SWC490BF	490	500	250	15°	190	1985	435	275	325	270	16-31	47	12	90	22.5	46.33	0.4744	1631	21.7
SWC550BF	550	710	355	15°	240	2300	492	320	426	305	16-31	50	12	100	22.5	86.98	1.3570	2567	34.0
SWC620BF	620	1000	500	15°	240	2500	555	380	426	340	16-38	55	12	100	25.0	147.50	1.3570	3267	34.0

SWC-BF型标准伸缩法兰型整体叉头十字轴式万向联轴器

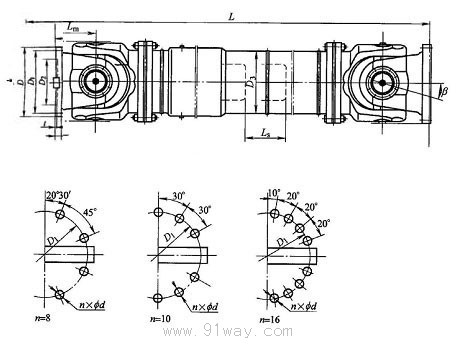

SWC-BF型标准伸缩法兰型整体叉头十字轴式万向联轴器（示意图）
