SWC-WF型无伸缩法兰型整体叉头十字轴式万向联轴器产品详细说明：

SWC-WF型无伸缩法兰式万向联轴器（JB5513-91）
主要适用于轧制机械、起重运输机械以及其它重型机械，联接两个不同轴线的传动轴系。SWP型回转直径为160-
640mm，公称转矩为16-1250KN.m，轴线折角A-F型≤10°，G型≤5°；SWC型回转直径为100-620mm，公称转矩为
1.25-1000KN.m，轴线折角为15°-25°。

SWC-WF型无伸缩法兰式万向联轴器（JB5513-91）

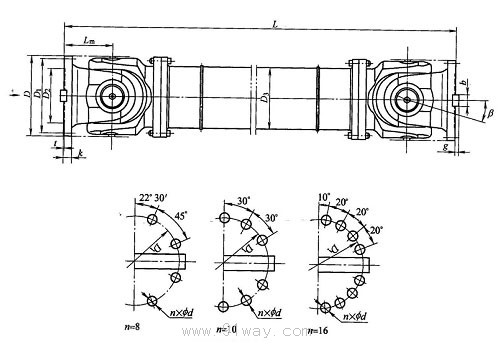

WF型十字轴式万向联轴器基本参数和主要尺寸 　mm

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	尺寸			转动惯量I kg· m2		重量G kg
					Lmin	D3	Lm	Lmin	每增长 100 mm	Lmin	每增长 100 mm
SWC180WF	180	12.5	6.3	≤25	560	114	110	0.248	0.0070	58	2.8
SWC225WF	225	40	20	≤15	610	152	120	0.636	0.0234	93	4.9
SWC250WF	250	63	31.5	≤15	715	168	140	1.352	0.0277	143	5.3
SWC285WF	285	90	45	≤15	810	194	160	2.664	0.0510	220	6.3
SWC315WF	315	125	63	≤15	915	219	180	4.469	0.0795	300	8.0
SWC350WF	350	180	90	≤15	980	267	194	7.388	0.2219	412	15.0
SWC390WF	390	250	125	≤15	1100	267	215	13.184	0.2219	588	15.0
SWC440WF	440	355	180	≤15	1290	325	260	23.25	0.4744	880	21.7
SWC490WF	490	500	250	≤15	1360	325	270	40.75	0.4744	1173	21.7
SWC550WF	550	710	355	≤15	1510	426	305	68.48	1.3570	1663	34.0
SWC620WF	620	1000	500	≤15	1690	426	340	127.53	1.3570	2332	34.0
