ZMAM气动薄膜切断阀产品详细说明：

概述

ZMAM气动薄膜切断阀是气单元组合仪表的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

ZMAM气动薄膜切断阀主要性能技术参数

公称通径DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kv	套筒			11	20	30	48	75	120	190	300	480	760
	单座	5	7	11	20	30	48	75	120	190	300	480	760
	三通
额定行程(mm)		8				12		20		25	40		50
允许泄漏量	硬密封（L/H）	套筒5×10-5阀额定容量　单座、三通1.2×10-7×阀的额定容量
	软密封（ml/min）	无
介质温度℃		-200～+200、-40～+450
膜片有效面积（cm2）（薄膜式切断阀）		100				200		400			600	1000
公称压力PN(MPa)		1.6　4.0　6.4
允许压差（MPa）	单座	6.4	6.4	3.8	2.5	2.9	1.8	2.0	1.3	0.83	0.8	0.55	0.52
	套筒	6.4
信号压力KPa		200（薄膜片）
阀体		Ht200 ZG230-450\ZG1Cr18Ni9Ti
阀塞套筒		1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座		1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料		聚四乙烯　柔性石墨
可配附件		空气过滤减压器、电磁阀、阀位回讯器等

外形尺寸

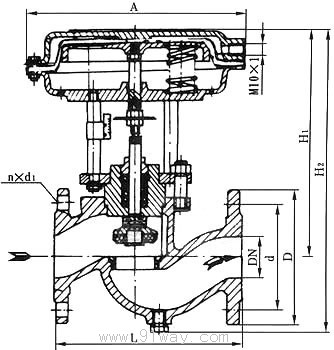

气动薄膜切断阀

公称通径(mm)		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数		5	8	12	17	29	43	70	110	165	275	440	690
A(mm)		194				230		306			394	496
L(mm)	PN16	150		160	180	200	230	290	310	350	400	480	600
	PN64	230			260		300	340	380	430	500	550	650
D(mm)	PN16	95	105	115	140	150	165	185	200	220	250	285	340
	PN64	105	130	140	155	170	180	205	215	250	295	345	415
H2(mm)		325			346	360	369	477	517	540	742	822	877

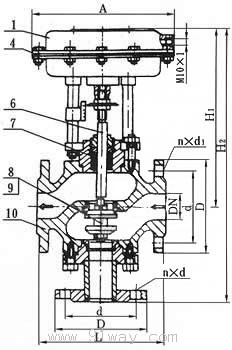

气动薄膜三通切断阀

公称通径(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数		8	12	17	29	43	70	110	165	275	440	690
H3(mm)		398	392	404	427	443	532	558	577	728	940	995
A(mm)		194			230		306			394	496
L(mm)	PN16	150	160	180	200	230	290	310	350	400	480	600
	PN64	230		260		300	340	380	430	500	550	650
D(mm)	PN16	105	115	140	150	165	185	200	220	250	285	340
	PN64	130	140	155	170	180	205	215	250	295	345	415
