1 概述
DY-4型负序电压继电器(以下简称继电器)用于发电机和变压器的继电保护线路中，作为电压闭锁元件，它反应不对称故障时线路电压的负序分量。

2 结构和原理
继电器由负序电压滤过器(以下简称滤过器)和一个作为执行元件的电磁机构组成，执行元件的线圈绕组接到滤过器的输出回路中，内部接线图如图1所示。
滤过器由两组电阻器和两个电容器C1和C2，组成，RA=R1+，RC=R3+R4，其中R2和R4为可调电阻，Xa=1/(2πfc1)，Xc=1/(2πfc2) ，当电阻值 Ra=Sqrt(3)*Xa，Rc=Xc/Sqrt(3) 时，在滤过器输入端上加正序电压，滤过器没有输出(只有很小的不平衡电压)；而在滤过器输入端上加负序电压时则空载时的输出电压为1.5UL2 (UL2为负序线电压)。由于加的是线电压，因此不存在零序电压分量。
改变执行元件的指针位置即可进行动作值的整定。
继电器装于金属外壳内，前面有透明罩，嵌入安装在垂直面板上。

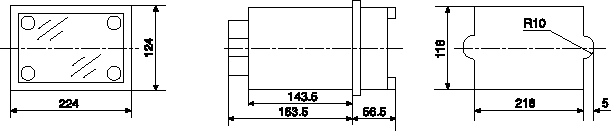

继电器有A22K结构，其外形尺寸，端子图及安装开孔尺寸如附图所示

图1 内部接线图

3 DY-4型负序电压继电器技术数据

3.1 额定值：线电压100、173V，50Hz。
3.2 负序动作线电压整定范围：6～12V，10.4～20.8V。
3.3 返回系数不小于0.8。
3.4 当加上对称的正序1.1倍额定电压时，继电器的执行元件应返回到原来位置。
3.5 继电器允许长期加1.1倍对称的正序额定电压。
3.6 在额定电压下继电器消耗的总功率不大于20VA。
3.7 当电压不大于250V、电流不大于2A时，在时间常数为5±0.75ms的具有电感负荷的直流电路中，触点的断开功率为50W。
3.8 继电器所有电路对于外壳的绝缘应有耐受交流50Hz、2000V电压、历时lmin的试验。
3.9 滤过器的电阻，电容的标称值和执行元件的绕组数据列于表1中。

4 使用和维护
4.1 继电器使用前应进行机械检查，如螺钉、螺母是否紧固，执行元件的可动系统转动是否灵活游丝和接触系统工作是否正常等。然后靠改变执行元件的指针位置进行继电器动作值的整定，度度盘上的刻度足指负序动作线电压的整定值。用模拟相间短路的方法试验时，动作电压应为负序动作线电压的倍，模拟的方法是将模拟短路的继电器两端子短接，与非故障相端子之间加单相电压。在同一整定点下，模拟AB、BC、CA三种相间短路时的动作电压应彼此接近。
4.2 负序电压滤过器，继电器出厂时已调整好，一般不需要再调整。如发现滤过器不平衡(加对称的正序电压时输出端有较大的不平衡电压)可按以下规定进行调整：
a. 在额定周率50Hz下且电压波形为正弦波时进行调整；
b. 拧开端子⑦螺钉，断开滤过器和执行元件的连接电路。在滤过器输入端上加对称的正序额定电压，调整可调电阻器R2和R4，使输出端上的不平衡电压最小额定电压为100V时不大刁1.5V，173V时不大于2.6V，测量不平衡电压应使用真空管电压表或高内阻交流电压表。
如果加对称的正序电压有困难，也可以加单相电压进行调整，首先在A、B相端子(①、③上加100V交流电压，调整R2，使电容器C1上的电压UC1=50V，电阻RA上的电压URA=86.6V；然后在B、C相端子(③、⑤)上加100V交流电压，调正R4，使UC2 =86.6V，URC=50V。测量电压应当用精度较高的真空管电压表或高内阻交流电压表。
c. 拧上端子⑦螺钉，使滤过器输出端和执行元件线圈之间接通。如条件许可，加对称的正序电压，按技术要求第3.4条检查继电器的工作情况。
4.3 需要调整执行元件时，应在其线圈绕组上单独加交流电压调整，游丝的反作用力矩和止挡螺钉，使它本身的动作电压，额定电压为100V地，最小整定点10V，最大整定点为20V，173V匝最小整定点为18V最大整定点为36V。返回系数不小于0.8。必要时可适当调整触点位置，但需保证触点正常，可靠的工作。

5 订货须知
订货时须指明：
5.1 产品型号、名称
5.2 订货数量。
5.3 额定值。

附图

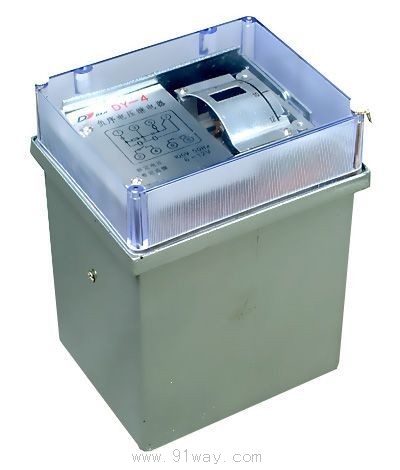

DY-4型负序电压继电器
