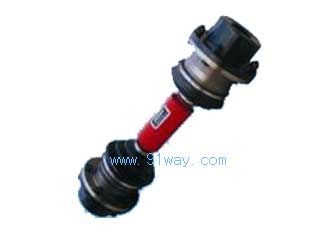

产品名称: | QWLZ型大倾角球笼式万向联轴器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 机械传动 -- 万向联轴器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|

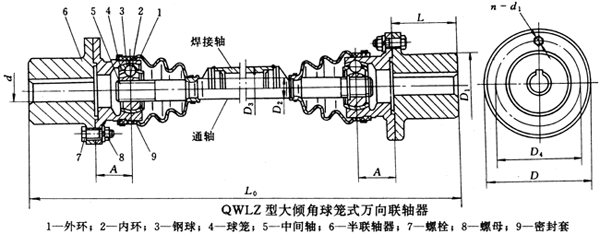

QWLZ型大倾角球笼式万向联轴器基本参数和主要尺寸
QWLZ型大倾角球笼式万向联轴器基本参数和主要尺寸(JB/T6140-92)/mm
型号 |
公称转矩
Tn/N·m |
许用最大轴倾
角βmax/(°) |
轴孔直径
d(H7) |
轴孔长度
L |
D |
L0min |
总长伸缩量△L0 |
A |
D1 |
D2 |
D3 |
D4 | ||||
≤150 |
>150~250 | |||||||||||||||
静止时 |
工作时 |
Y |
J |
通轴 |
焊接轴 | |||||||||||
QWLZ1 |
180 |
35 |
25 |
25 |
62 |
44 |
118 |
328 |
633 |
±10 |
+10
-5 |
40 |
70 |
20 |
50 |
94 |
28 | ||||||||||||||||
30 |
82 |
60 | ||||||||||||||
32 | ||||||||||||||||
35 | ||||||||||||||||
38 |
112 |
84 | ||||||||||||||
40 | ||||||||||||||||
45 | ||||||||||||||||
QWLZ2 |
355 |
35 |
25 |
32 |
82 |
60 |
136 |
410 |
670 |
±10 |
+10
-5 |
46 |
80 |
30 |
50 |
108 |
35 | ||||||||||||||||
38 |
112 |
84 | ||||||||||||||
40 | ||||||||||||||||
45 | ||||||||||||||||
50 | ||||||||||||||||
QWLZ3 |
800 |
35 |
25 |
45 |
112 |
84 |
179 |
543 |
823 |
±10 |
±10 |
55 |
110 |
31.5 |
60 |
145 |
48 | ||||||||||||||||
50 | ||||||||||||||||
55 | ||||||||||||||||
56 | ||||||||||||||||
60 |
142 |
107 | ||||||||||||||
63 | ||||||||||||||||
65 | ||||||||||||||||
70 | ||||||||||||||||
QWLZ4 |
1400 |
35 |
25 |
55 |
112 |
84 |
192 |
643 |
953 |
±10 |
±10 |
76 |
125 |
44.5 |
76 |
160 |
56 | ||||||||||||||||
60 |
142 |
107 | ||||||||||||||
63 | ||||||||||||||||
65 | ||||||||||||||||
70 | ||||||||||||||||
71 | ||||||||||||||||
75 | ||||||||||||||||
80 |
172 |
132 | ||||||||||||||
QWLZ5 |
2240 |
35 |
25 |
63 |
142 |
107 |
215 |
684 |
1099 |
±10 |
±15 |
83 |
140 |
50 |
89 |
178 |
65 | ||||||||||||||||
70 | ||||||||||||||||
71 | ||||||||||||||||
75 | ||||||||||||||||
80 |
172 |
132 | ||||||||||||||
85 | ||||||||||||||||
90 | ||||||||||||||||
QWLZ6 |
3150 |
35 |
25 |
71 |
142 |
107 |
250 |
754 |
1119 |
±10 |
±15 |
95 |
160 |
57.5 |
102 |
205 |
75 | ||||||||||||||||
80 |
172 |
132 | ||||||||||||||
85 | ||||||||||||||||
90 | ||||||||||||||||
95 | ||||||||||||||||
100 |
212 |
167 | ||||||||||||||
QWLZ7 |
4500 |
35 |
25 |
80 |
172 |
132 |
265 |
844 |
1169 |
±10 |
±15 |
105 |
175 |
63 |
102 |
220 |
85 | ||||||||||||||||
90 | ||||||||||||||||
95 | ||||||||||||||||
100 |
212 |
167 | ||||||||||||||
110 |
型号 |
螺栓n-d1 |
转动惯量I/kg·m2 |
质量m/kg | ||||||
L0min |
L0每增长100 |
L0min |
L0每增长100 | ||||||
通轴 |
焊接轴 |
通轴 |
焊接轴 |
通轴 |
焊接轴 |
通轴 |
焊接轴 | ||
QWLZ1 |
6-M10 |
0.0073 |
0.008 |
0.00002 |
0.00024 |
8.4 |
12.2 |
0.31 |
0.49 |
QWLZ2 |
6-M12 |
0.0171 |
0.0178 |
0.00004 |
0.00024 |
13.3 |
14.7 |
0.43 |
0.49 |
QWLZ3 |
6-M14 |
0.0636 |
0.0652 |
0.00014 |
0.00053 |
30.8 |
33.5 |
0.81 |
0.75 |
QWLZ4 |
6-M14 |
0.112 |
0.12 |
0.00048 |
0.00213 |
43 |
51.8 |
1.54 |
1.34 |
QWLZ5 |
12-M16 |
0.22 |
0.241 |
0.0007 |
0.00445 |
62.7 |
74.7 |
1.86 |
2.26 |
QWLZ6 |
12-M18 |
0.586 |
0.603 |
0.00138 |
0.00445 |
93.6 |
104 |
2.6 |
2.26 |
QWLZ7 |
12-M20 |
0.851 |
0.893 |
0.00185 |
0.0135 |
125 |
143 |
3.02 |
3.2 |
