PSCD型10KV船用(海洋平台用)高压变压器产品详细说明：

PSCD系列带填料薄绝缘环氧树脂浇注船用(海洋平台用)干式变压器(以下简称干变),是环氧树脂浇注设备和软件技术生产的新一代船用变压器.该产品性能优良,质量可靠,系目前国内最新结构形式的船用变压器,达到了国际九十年代先进水平.

PSCD型10KV船用(海洋平台用)高压变压器适用于舰船,海洋平台,各类重点工程,城市电网建设及各种特殊环境,在机场,船坞,码头,电厂,车站,工矿企业,电力通讯,科研机构,高层建筑,住宅小区,商务中心等场所已广泛使用.

PSCD型10KV船用(海洋平台用)高压变压器技术规范
1.标准:GB6450 GB1094 GB/T10228 IEC60076
2.容量范围:50--10000KVA
3.分接范围:±5% 或 ±2*2.5% (或按用户需求)
4.电压等级:3--35KV
5.频率:50HZ 或60HZ
6.相数:三相或单相
7.联结组别:Yy0 Dynll (或按用户要求)
8.阻抗电压:标准阻抗(见性能参数)
9.冷却方式:自冷(AN)或风冷(AF)
10绝缘等级:F级或H级(或按用户要求)
11.绝缘水平

电压等级	工频耐压	雷电冲击电压
3KV	18KV	40KV
6/10KV	25/35KV	60/75KV
35KV	70KV	170KV

12.防护等级:IP00 IP20 IP22 IP23

13.使用条件
海拔高度:≤ 1000m
环境温度:≤ 45℃
相对温度:≤ 95%
有凝露,油雾,盐雾和霉菌的影响.


产品特点

防火性能好
　　变压器采用的带填料环氧树脂材料具有优级良的阻燃特性,阴燃等级达到F1级.对使用场所无需特殊的防火要求.防潮性能好
　　变压器结圈采用环氧树脂浇注成型,无吸湿,可在100%温度下正常运行,其结构件均可满足"三防"要求.
局部放电量小
　　变压器线圈采用高真空夺力浇注而成,使绕组中树脂浸透更充分,固化后的绕组无空穴或气泡,10KV级产品局部放电量为5PC左右,可在额定工作电压下长期安全运行.
绝缘水平高
　　变压器承受标准耐压,加强绝缘耐压及冲击电压的能力,抗短路,耐雷电冲击性能好.
过载能力大
　　变压器损耗低,散热性能好,如果配置风冷系统,可大大提高短时过载能力(增容50%)确保安全运行.
机械强度高
　　变压器绕组用带填料环氧树脂及特殊绝缘结构固化成型,材质稳定,不会因恶劣气候及温差变化而产生龟裂.
经济性能好
　　变压器无自燃,无爆炸,无油污等因素,可安装在负荷附近,可大大减少安装费用.
　　变压器体积小,重量轻,安装方便,如选用带外壳的变压器即可避免人物接近,不要另设变压室,可节省建筑费和维修费用.
　　变压器损耗低,噪声小.
　　变压器具有自动温度监视与保护.

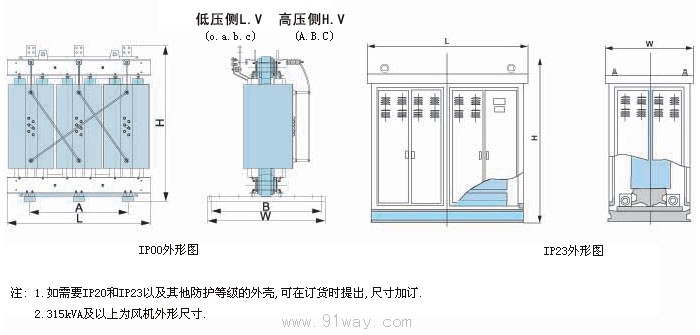

CSCD(PSCD)型10KV船用(海洋平台)变压器技术参数和外形尺寸

定额容量 kVA	Po W	Pk (115℃ ) W	Lo %	Uk (115℃ ) %	LPA (AN) db	IP00						IP23
						GT kg	尺寸					尺寸
							L	W	H	A	B	L	W	H
200	780	2970	2.0	4	46	1140	1180	800	1100	660	660	1700	1200	1500
250	900	3240	2.0	4	46	1330	1250	900	1200	660	660	1800	1300	1600
315	1100	4080	1.8	4	47	1445	1250	1000	1400	660	950	1800	1400	1800
400	1220	4690	1.8	4	47	1875	1350	1000	1500	660	1000	2000	1400	1900
500	1450	5740	1.8	4	49	2160	1400	1050	1600	660	1000	2100	1450	2000
630	1620	7010	1.6	6	49	2250	1460	1100	1700	820	1050	2100	1450	2100
800	1900	8180	1.6	6	51	2625	1560	1100	170	820	1050	2200	1450	2100
1000	2210	9560	1.4	6	51	3050	1600	1200	1800	820	1200	2200	1500	2200
1250	2610	11400	1.4	6	52	3550	1600	1200	1900	820	1200	2200	1500	2300
1600	3060	13800	1.4	6	52	4425	1650	1280	2000	1140	1200	2250	1560	2400
2000	4150	1700	1.2	6	53	4670	1700	1300	2000	1240	1200	2250	1560	2400
2500	5000	20200	1.2	6	54	5560	1800	1300	2100	1240	1200	2320	1560	2500

C-"船"用 P-海洋"平"台 S-"三"相 C-"浇"注 D-防"滴"式
