 产品名称： SH型非金合晶变压器
型号规格： SH型非金合晶变压器
  放大图片 放大图片
产品类别： 常规产品 -- 变电设备 -- 非晶合金变压器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
SH型非金合晶变压器产品详细说明：
SH型非金合晶变压器

额定容量(KVA) 电压组合及分接范围 联结组标号 空载损耗(W) 负载损耗(W) 空载电流(%) 短路阻抗(%)
高压(kV) 高压分接
范围(%)		 低压(kV)
30 6

6.6

10

10.5

11

 ±5
或
±2×2.5		 0.4 Dyn11 33 600 1.70 4.0
50 43 870 1.30
80 50 1040 1.20
100 60 1250 1.10
125 75 1500 1.00
160 85 1800 0.90
200 100 2200 0.70
250 120 2600 0.70
315 140 3050 0.70
400 170 3650 0.50
500 200 4300 0.50
630 240 5150 0.50
630 320 6200 0.30
800 380 7500 0.30 4.5
1000 450 10300 0.30
1250 530 12000 0.20
1600 630 14500 0.20
2000 750 17400 0.20 5
2500 900 20200 0.20

注：当铁心为三相三柱时，根据需要也可采用YYNO联结组。

SH型非金合晶变压器

油浸式非晶合金铁芯配电变压器外型尺寸及重量：

容量（kVA） 外型尺寸（长×宽×高mm） 重量(kg)
30 1120×720×980 470
50 1135×745×990 490
63 1200×760×1010 580
80 1230×760×1040 655
100 1355×780×1150 722
125 1270×890×1180 840
160 1320×890×1180 1050
200 1380×910×1250 1130
250 1430×920×1300 1310
315 1540×980×1300 1630
400 1690×990×1410 1870
500 1760×1070×1440 2235
800 1810×1120×1490 2950
630 1840×1280×1500 3220
1000 1920×1320×1520 3770
1250 2040×1440×1640 4650
1600 2120×1450×1700 5960

SH型非金合晶变压器

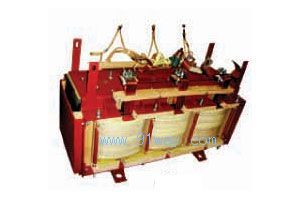

SH型非金合晶变压器（示意图）
