ZFT9(PIG)同期脉冲发送装置产品详细说明：

用途：

ZFT9同期脉冲发送装置用于船舶的三相系统，根据发电机和电力系统之间电压差、相位差、频率及断路器的合闸时间，向发电机发出合闸脉冲，以保证发电机避免并车时的冲击。装置除了用于三相发电机外，也可用于单相系统。

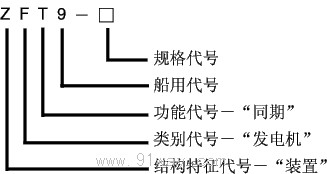

继电器型号名称：




工作原理：
装置比较了供电系统与要投入发电机的频率和相位关系，并且发出一个合闸脉冲使发电机断路器的触头大约在滑差电压过零时合上。导前时间(即断路器合闸延时)为30ms～450ms可调。如果频率差大于±0.5Hz，合闸脉冲由装置内部闭锁住。
当按下外接按钮S允许装置开始工作，方能发出合闸脉冲。这个按钮到发电机断路器已经合上为止。

ZFT9(PIG)同期脉冲发送装置主要技术参数：

5.1 额定电压及频率
a) 交流50Hz 380V或100V;
b) 交流60Hz 440V或110V。
5.2 装置控制同期时的频率差不大于±0.5Hz。
5.3 装置导前时间为30±5～450±50ms可调。
5.4 装置合闸脉冲时间大于或等于700ms。
5.5 功率消耗
装置在额定电压下发电机电压回路的功率消耗不大于3VA(动作时不大于6VA)，系统电压回路不大于2VA。
5.6 触点性能
装置出口继电器触点最大断开交流380V、3A或220V、7.5A(coso=1)。
5.7 介质强度
装置中的电气上无联系的各导电路部分之间以及导电部分连在一起对非导电金属部分(对地)，应能承受2.5kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。

继电器背后接线图：

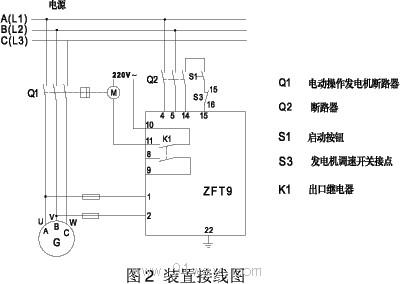

接线图见图２。



继电器外形尺寸及开孔尺寸：

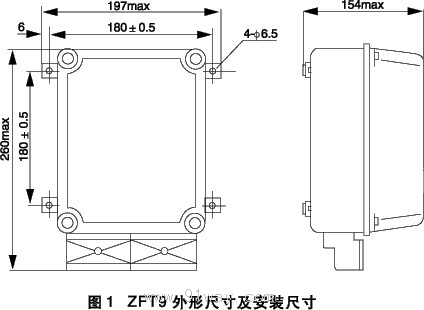

装置为静态型、结构形式为凸出式安装及板前接线方式。其外形及安装尺寸见图1，



订货需知：

6.1 产品型号、名称、额定频率。
6.2 订货代号。
7VE8033（电压400V/450V）
7VE8043（电压100V/110V）（8033-Z）
