产品名称：

WHL型滑块型万向联轴器

型号规格：

WHL型滑块型万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

WHL型滑块型万向联轴器产品详细说明：

WHL型滑块型万向联轴器主要用于辊式板材矫正机，轴线折角 α≤7°，回转直径22～140mm，公称转矩31.5～10000N·m。

WHL型滑块型万向联轴器基本参数和主要尺寸（JB/T7846.1-95）/mm

型号	公称转矩 Tn/N·m	齿轮机座端					矫正机端					L	转动惯量 I/kg·m2	最大质量 m/kg
		d1	L1		D1	L3	d2	L2		D2	L4
			Y型	J1型				Y型	J1型
WHL1	31.5	10、11	25	22	22	45	10、11	25	22	22	45	650	0.00013	1.1
		12、14	32	27	28	55						665	0.00027	1.4
WHL2	80	12、14	32	27	28	55	12、14	32	27	28	55	675	0.00041	2.1
		16、18、19	42	30	36	80						700	0.00097	3
		20、22	52	38
WHL3	200	16、18、19	42	30	36	80	16、18、19	42	30	36	80	725	0.0012	3.8
		20、22	52	38
		24	52	38	46	100	20、22	52	38			740	0.0027	5.1
		25、28	62	44
WHL4	400	24	52	38	46	100	24	52	38	46	100	800	0.0037	7
		25、28	62	44
		30、32、35、38	82	60	58	120	25、28	62	44			820	0.0076	9
WHL5	800	30、32、35、38	82	60	58	120	30、32、35、38	82	60	58	120	840	0.01	12
		40、42、45、48、50	112	84	70	160						880	0.018	15
WHL6	1400	40、42、45、48、50	112	84	70	160	40、42、45、48、50	112	84	70	160	900	0.024	20
		55、56	112	84	90	200
		60、63、65	142	107								960	0.053	26
WHL7	31500	55、56	112	84	90	200	55、56	112	84	90	200	1200	0.079	39
		60、63、65	142	107
		70、71、75	142	107	115	210	60、63、65	142	107			1210	0.15	45
WHL8	7100	70、71、75	142	107	115	210	70、71、75	142	107	115	210	1220	0.17	51
		80、85、90、95	172	132	140	260						1270	0.29	60
WHL9	10000	80、85、90、95	172	132	140	260	80、85、90、95	172	132	140	260	1320	0.37	76

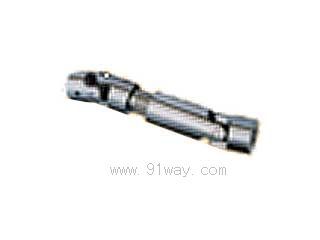

WHL型滑块型万向联轴器

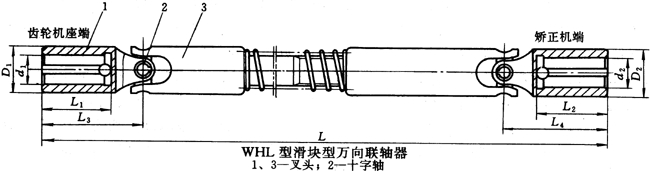

WHL型滑块型万向联轴器（示意图）
