AEJ系列铝壳电磁制动三相电机产品详细说明：

一、概述

AEJ系列制动电动机是全封闭自扇冷式鼠笼型具有附加圆盘型直流制动器的三相异步电动机，它具有制动迅速、结构简单、可靠性强等优点，此外制动器具有人工释放机构，被广泛应用于各种要求快速停止和准确定位的机械设备和传动装置中。

二、原理与结构
AEJ系列制动电动机的直流圆盘制动器安装在电机非轴伸端的端盖脱开，电动机开始连转。当切断电源时，制动器电磁铁失去电磁吸力，弹簧推动衔铁压紧制盘，在摩擦力矩作用下，电动机立即停止。

制动器电源由电机接线盒内的整流器供给。3千瓦及以下为AC220V→D.C99V，4千瓦以上为AC380V→D.C170V。

AEJ 系列铝壳电磁制动三相电机 技术数据

型号	功率	转速	电流			效率	功率因素	制动力矩	制动时间	励磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步转速 3000转/分 (2极)
AEJ631-2	0.18	2720	0.49	0.5	0.53	65	0.8	4	0.2	18	6	2.2	2
AEJ632-2	0.25	2720	0.63	0.66	0.69	68	0.81	4	0.2	18	6	2.2	2
AEJ711-2	0.37	2740	0.91	0.94	0.99	70	0.81	4	0.2	18	6	2.2	2
AEJ712-2	0.55	2740	1.28	1.33	1.4	73	0.82	4	0.2	18	6	2.2	2
AEJ801-2	0.75	2845	1.68	1.74	1.83	75	0.83	7.5	0.2	30	6	2.2	2
AEJ802-2	1.1	2840	2.36	2.45	2.58	77	0.84	7.5	0.2	30	7	2.2	2
AEJ90S-2	1.5	2840	3.14	3.26	3.43	79	0.84	15	0.2	50	7	2.2	2
AEJ90L-2	2.2	2840	4.44	4.61	4.85	81	0.85	15	0.2	50	7	2.2	2
AEJ100L-2	3	2860	5.78	5.99	6.31	83	0.87	30	0.2	65	8	2.2	2
AEJ112M-2	4	2880	7.4	7.7	8.1	85	0.88	40	0.25	90	8	2.2	2
AEJ132S1-2	5.5	2900	10.1	10.5	11	86	0.88	75	0.25	90	8	2.2	2
AEJ132S2-2	7.5	2900	13.6	14.2	14.9	87	0.88	75	0.25	90	8	2.2	2
AEJ160M1-2	11	2930	19.5	20.2	21.3	88	0.89	150	0.35	150	8	2.2	2
AEJ160M2-2	15	2930	26.4	27.4	28.8	89	0.89	150	0.35	150	8	2.2	2
AEJ160L-2	18.5	2930	31.8	33	34.7	90	0.9	150	0.35	150	8	2.2	2

型号	功率	转速	电流			效率	功率因素	制动力矩	制动时间	励磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步转速 1500转/分 (4极)
AEJ631-4	0.12	1310	0.40	0.42	0.44	57	0.72	4	0.2	18	4	2.1	2
AEJ632-4	0.18	1310	0.57	0.59	0.62	60	0.73	4	0.2	18	4.4	2.1	2
AEJ711-4	0.25	1330	0.72	0.75	0.79	65	0.74	4	0.2	18	5.2	2.1	2
AEJ712-4	0.37	1330	1.03	1.06	1.12	67	0.75	4	0.2	18	5.2	2.1	2
AEJ801-4	0.55	1390	1.44	1.49	1.57	71	0.75	7.5	0.2	30	5.2	2.4	2
AEJ802-4	0.75	1380	1.86	1.93	2.03	73	0.76	7.5	0.2	30	6	2.3	2
AEJ90S-4	1.1	1390	2.65	2.75	2.89	75	0.77	15	0.2	50	6	2.3	2
AEJ90L-4	1.5	1390	3.39	3.52	3.7	78	0.79	15	0.2	50	6	2.3	2
AEJ100L1-4	2.2	1410	4.72	4.90	5.16	80	0.81	30	0.2	65	7	2.3	2
AEJ100L2-4	3	1410	6.2	6.4	6.78	82	0.82	30	0.2	65	7	2.3	2
AEJ112M-4	4	1435	8.1	8.4	8.8	84	0.82	40	0.25	90	7	2.3	2
AEJ132S-4	5.5	1440	10.7	11.1	11.7	85	0.83	75	0.25	90	7	2.3	2
AEJ132M-4	7.5	1440	14.3	14.8	15.6	87	0.84	75	0.25	90	7	2.3	2
AEJ160M-4	11	1460	20.4	21.2	22.3	88	0.84	150	0.35	150	7	2.2	2
AEJ160L-4	15	1460	27.6	28.6	30.1	89	0.85	150	0.35	150	7.5	2.2	2

型号	功率	转速	电流			效率	功率因素	制动力矩	制动时间	励磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步转速 1000转/分 (6极)
AEJ711-6	0.18	850	0.68	0.70	0.74	56	0.66	4	0.2	18	4	1.9	2
AEJ712-6	0.25	850	0.87	0.90	0.95	59	0.68	4	0.2	18	4	1.9	2
AEJ801-6	0.37	885	1.19	1.24	1.3	62	0.7	7.5	0.2	30	4.7	1.9	2
AEJ802-6	0.55	885	1.64	1.70	1.79	65	0.72	7.5	0.2	30	4.7	1.9	2
AEJ90S-6	0.75	910	2.10	2.18	2.29	69	0.72	15	0.2	50	5.5	2	2
AEJ90L-6	1.1	910	2.91	3.02	3.18	72	0.73	15	0.2	50	5.5	2	2
AEJ100L-6	1.5	920	3.61	3.74	3.94	76	0.75	30	0.2	65	5.5	2	2
AEJ112M-6	2.2	935	5.13	5.32	5.6	79	0.76	40	0.25	90	6.5	2	2
AEJ132S-6	3	960	6.78	7.03	7.4	81	0.76	75	0.25	90	6.5	2.1	2
AEJ132M1-6	4	960	9.0	9.3	9.8	82	0.76	75	0.25	90	6.5	2.1	2
AEJ132M2-6	5.5	960	11.8	12.3	12.9	84	0.77	75	0.25	90	6.5	2.1	2
AEJ160M-6	7.5	970	15.6	16.2	17	86	0.77	150	0.35	150	6.5	2	2
AEJ160L-6	11	970	22.2	23.0	24.2	88	0.78	150	0.35	150	6.5	2	2

型号	功率	转速	电流			效率	功率因素	制动力矩	制动时间	励磁功率	Ist / In	Tst / Tn	Tm / Tn
	(Kw)	(r/min)	415V	400V	380V	(%)	(COSø)	(Nm)	(s)	(w)
			(A)	(A)	(A)
50Hz 同步转速 750转/分 (8极)
AEJ801-8	0.18	645	0.81	0.84	0.88	51	0.61	7.5	0.2	30	3.	1.8	2
AEJ802-8	0.25	645	1.05	1.09	1.15	54	0.61	7.5	0.2	30	3.3	1.8	2
AEJ90S-8	0.37	670	1.36	1.42	1.49	62	0.61	15	0.2	50	4	1.8	2
AEJ90L-8	0.55	670	2.00	2.07	2.18	63	0.61	15	0.2	50	4	1.8	2
AEJ100L1-8	0.75	680	1.99	2.06	2.17	71	0.67	30	0.2	65	4	1.8	2
AEJ100L2-8	1.1	680	2.19	2.27	2.39	73	0.69	30	0.2	65	5	1.8	2
AEJ112M-8	1.5	690	4.12	4.28	4.5	75	0.69	40	0.25	90	5	1.8	2
AEJ132S-8	2.2	705	5.49	5.70	6	78	0.71	75	0.25	90	6	1.8	2
AEJ132M-8	3	705	7.23	7.51	7.9	79	0.73	75	0.25	90	6	1.8	2
AEJ160M1-8	4	720	9.4	9.8	10.3	81	0.73	150	0.35	150	6	1.9	2
AEJ160M2-8	5.5	720	12.5	12.9	13.6	83	0.74	150	0.35	150	6	2	2
AEJ160L-8	7.5	720	16.3	16.9	17.8	86	0.75	150	0.35	150	6	2	2


AEJ系列 铝壳电磁制动三相电机 安装尺寸

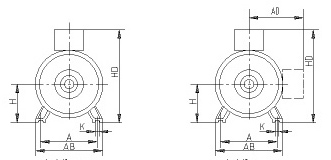

B3安装尺寸       (mm)
机座	极数	安装尺寸       (mm)									外形尺寸       (mm)
		A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
63M	2.4	100	80	40	11	23	4	8.5	63	7	135	130	70	180	285
71M	2.4.6	112	90	45	14	30	5	11	71		150	145	80	195	314
80M	2.4.6.8	125	100	50	19	40	6	15.5	80	10	165	175	145	220	355
90S	2.4.6.8	140	100	56	24	50	8	20	90		180	195	155	250	381
90L	2.4.6.8		125												406
100L	2.4.6.8	160	140	63	28	60		24	100	12	205	215	180	270	439
112M	2.4.6.8	190		70					112		230	240	190	300	464
132S	2.4.6.8	216		89	38	80	10	33	132		270	275	210	345	542
132M	2.4.6.8		178												580
160M	2.4.6.8	254	210	108	42	110	12	37	160	15	320	330	255	420	720
160L	2.4.6.8		254												765

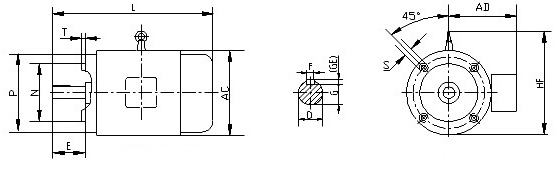

B5  安装尺寸       (mm)
机座	极数	法兰	安装尺寸       (mm)						外形尺寸       (mm)
			M	N	P1)	R2)	S	T	AC	AD	HF	L
63M	2.4	FF115	115	95	140	0	4-∮10	3	130	70	130	285
71M	2.4.6	FF130	130	110	160			3.5	145	80	145	314
80M	2.4.6.8	FF165	165	130	200		4-∮12		175	145	185	355
90S	2.4.6.8								195	155	195	381
90L	2.4.6.8											406
100L	2.4.6.8	FF215	215	180	250		4-∮15	4	215	180	245	439
112M	2.4.6.8								240	190	265	464
132S	2.4.6.8	FF265	265	230	300				275	210	315	542
132M	2.4.6.8											580
160M	2.4.6.8	FF300	300	250	350		4-∮19	5	330	255	385	720
160L	2.4.6.8											765

B14 安装尺寸       (mm)
机座	法兰	安装尺寸       (mm)						外形尺寸       (mm)
		M	N	P1)	R2)	S	T	AC	AD	HF	L
63M	FT75	75	60	90	0	M5	2.5	130	70	130	285
71M	FT85	85	70	105		M6		145	80	145	314
80M	FT100	100	80	120			3	175	145	185	355
90S	FT115	115	95	140		M8		195	155	195	381
90L											406
100L	FT130	130	110	160			3.5	215	180	245	439
112M								240	190	265	464

订货须知：
本样本所提供的数据仅供用户参考，具体数据允许有变动，订货前请惠予联系。
订货时请注明所需电动机产品型号、功率、同步转速、电压、频率和安装结构型式等。
如有特殊要求，经双方协议后，还可供应各种特殊规格电机。（如：不同电压、不同频率、变轴伸、接线盒的位置、噪声要求、不同的环境条件，干湿热带型等。）
