产品名称：

FXT型风冷式电动滚筒

型号规格：

FXT型风冷式电动滚筒

产品类别：

常规产品 -- 机械传动 -- 电动滚筒

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

FXT型风冷式电动滚筒产品详细说明：

FXT风冷式摆线电动滚筒规格表

滚筒机型	滚筒直径	电动机		减速机机型	减速机速比
		功率（瓦）	同步转数		11	17	29	35	43	59	87
		功率（瓦）	同步转数		滚筒园周速度米/分
FXT26	260	0.25	1500	XD0.25—1	111	72	42	35	※	—	—
FXT30	300	0.55	1500	XD0.55—2	128	83	48	40	※	—	—
		0.55	1500	XD0.55—3	—	—	—	—	—	23	※
		0.75	1500	XD0.75—3	128	83	48	40	33	23	—
FXT36	360	0.75	1500	XD0.75—4	—	—	—	—	—	—	※
		1.5	1500	XD1.5—4	154	99	58	48	39	28	—
		1.5	1500	XD1.5—5	—	—	—	—	—	—	※
		2.2	1500	XD2.2—4	154	99	58	48	39	—	—
FXT46	460	2.2	1500	XD2.2—5	—	—	—	—	—	36	※
		4	1500	XD4—5	197	127	74	62	50	—	—
		4	1500	XD4—6	—	—	—	—	—	36	24
FXT52	520	5.5	1500	XD5.5—5	222	144	83	70	—	—	—
				XD5.5—6	—	—	—	—	57	41	—
				XD5.5—7	—	—	—	—	—	—	28
		7.5	1500	XD7.5—5	222	144	83	—	—	—	—
				XD7.5—6	—	—	—	70	57	—	—
				XD7.5—7	—	—	—	—	—	41	—

注：1.表中※为待发展规格。2.园周速度按电机同步转数计算。

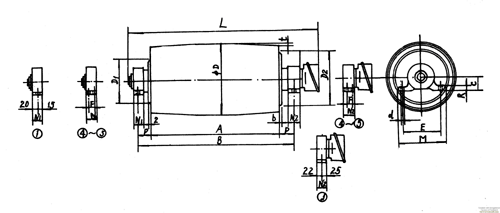

FXT型风冷式摆线滚筒外形安装尺寸

序号	滚筒机型号	滚筒直径D	A	B	C	D₁	D₂	E	M	N₁	N₂	R	a	b	d	P	F	t	L	皮带宽度
1	FXT26	260	400	470	50	170	174	125	155	35	40	20	19	10	13	35	—	1.5	600	300
2	FXT30	300	500	580	60	194	210	150	180	50	47	20	6	4.5	14	40	—	2	760	400
3	FXT36	360	650	800	70	228	278	170	210	60	60	20	11	11	18	75	—	2	940	500
4	FXT46	460	800	930	80	0	0	200	240	100	100	25	0	0	18	65	60	2	1160	650
5	FXT52	520	950	1100	95	0	0	220	260	120	120	25	0	0	18	75	80	2	1310	800

注：1.同一种机型号滚筒（滚筒直径相同），外形安装尺寸相同。外形尺寸与电机功率和所配减速机的大小无关。
例：直径520毫米滚筒配7#、7.5千瓦减速机与配5#、5.5千瓦减速机，外形安装尺寸相同。
2.括号（）内尺寸为参考数。

FXT型风冷式电动滚筒

FXT型风冷式电动滚筒（示意图）
