LDB210分体式电磁流量计传感器产品详细说明：

LDB210分体式电磁流量计传感器

适合安装现场有轻度腐蚀、高温、潮湿等场所。如地下管道井，高空管道、室外等环境导电流体测量。为恶劣测量环境设计的分体型最新转换电路提供系统可靠性、降低运行成本体积更小、烤漆模压标准铝壳体、超强密封

产品特点

LDB210分体式电磁流量计采用分体式设计,方便维修,增加电磁流量计的使用寿命。壁挂式流量转换器,有效的保护传感器转换电路，有利于防腐、防潮、防水。产品接线简单，安装方便，按说明书操作即可。安装时对于直管段要求较短，前5DN，后2DN 。

LDB210分体式电磁流量计传感器技术参数

公称通径系列DN(mm)：
　　橡胶衬里: 32,40,50,65,80,100,125,150,200,250,300,
　　　　　　　350,400,450,500,600
　　Po衬里:　 5,8,10,15,20,25,32,40,50,65,80,100,125,
　　　　　　　150,200,250,300,350,400,450,500,600
　　四氟衬里: 10,15,20,25,32,40,50,65,80,100,125,150,
　　　　　　　200,250,300,350,400,450,500,600
　　※ 特殊规格可定制
精度等级：
　　管道式: 0.5级,1.0级
被测介质温度：
　　橡胶衬里：－20～＋65℃；
　　聚四氟乙烯(PTFE)衬里：－20～＋150℃
　　Po衬里：－30～＋105℃
额定工作压力：
　　DN10～DN65: 2.5Mpa
　　DN80～DN150: 1.6MPa
　　DN200～DN600: 1.0Mpa
　　※ 其它特殊压力(如6.4MPa)订货时请注明
流速范围：
　　0.1～10m/s
电导率范围：
　　被测流体电导率不小于20us/cm
输出信号及负载电阻：
　　4～20mA,0～750Ω
电极材料：
　　含钼不锈钢、钛(Ti)、钽(Ta)、 哈氏合金(HC)、铂(Pt)或其它特殊要求电极
防护等级：
　　潜水型：IP68；防水型：IP67，其它IP65
供电电源：
　　四线制　220VAC±10%，50HZ±5%
　　四线制　24VDC±10%
连接线缆：
　　两根线,一根两芯屏蔽励磁线,一根三芯屏蔽信号线,连接线缆标配6米,最长不超过50米
直管段长度：
　　上游≥5DN,下游≥2DN
连接方式：
　　电磁流量计与配管之间采用法兰连接, 法兰连接尺寸应符合GB9119-88的规定
　　高压型：按供方提供的高压法兰与配管对焊连接
环境温度：
　 -25℃～+45℃
相对湿度：
　 5℅～95℅
消耗总功率：
　 小于20W

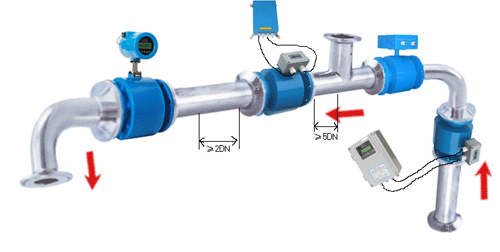

安装示意图

选型提示

　选购LDB210分体式电磁流量计（带显示）需详细确定以下参数：管道管径，测量介质，工作温度，工作压力，供电电源(220VAC/24VDC)，输出方式(4-20mA输出)，分体线缆长度，量程范围，管道材质（非金属或带内衬的需配接地环）
