 产品名称： XGB系列漩涡气泵
型号规格： XGB系列漩涡气泵
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 气泵
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
XGB系列漩涡气泵产品详细说明：

特点:
XGB系列漩涡气泵的叶轮上有数十片叶片组成。它类似气轮机的叶轮。当旋涡气泵的叶轮旋转时，叶轮叶片中间的空气受到了离心力的作用，朝着叶轮的边缘运动，在那里空气进入泵体环形空腔，然后，又返回叶轮。重新从叶片的起点以同样的方式又进行循环。由于空气被均匀地加速，叶轮旋转所产生的循环气流使空气以螺旋线的形式穿出，所以空气以极高的能量离开气泵以供使用（它所产生的压力是同圆周同速度离心风机的12-17倍）。

结构特点:
XGB系列漩涡气泵结构紧凑，体积小，重量轻，不需变速装置，除轴承外其它部位没有直接接触磨擦，噪音低，送出的气源无水无油。

用途和使用范围:
XGB型旋涡气泵是一种吹气或吸气两用的通用装置，它主要用于：自动送料器，切纸机，工业除尘器，照相制版机，粉末灌装机，养鱼增气，纸张运送，干瓶，收集等方面。

XGB系列漩涡气泵技术数据

参数 最大压力 最大真空度 最大流量 电机功率
泵号 KPa KPa m3/h KW
4 30 20 300 4
5 27 18 250 3
6G 38 26.5 360 5.5
7 24.5 16.67 160 2.2
8G 10.79 9.8 40 0.37
9 18 15 130 1.5
10 60 32 1000 18.5
10A 50 30 700 11
11 16 14 135 1.1
12 12 10 90 0.55
13 14 12 100 0.75
14 42 28 480 7.5

安装尺寸

泵号. HD L E B A AB K M S N C H
4 552 462 141 215 330 435 Ф12 342 M8 G2 1/2” 140 394
5 442 442 70 200 305 414 Ф12 326 M8 G2 1/2” 134 83
6G 506 518 223 170 350 496 Ф14 420 M12 M75×2 150 459
7 409 370 65 200 305 388 Ф12 238 M10 G2” 130 72
8G 250 245 77 83 205 230 Ф10 238 M10 G1 1/4” 87 52
9 393 348 63 200 305 356 Ф12 231 M10 G2” 118 82
10 640 705 217 450 500 610 Ф14 231 M10 G4” 157 555
10A 640 675 217 450 500 610 Ф14 231 M10 G4” 157 555
11 347 318 53 180 280 324 Ф10 190 M8 M50×1.5 109 66
12 333 290 75 100 250 300 Ф12 174 M8 M50×1.5 109 57
13 342 316 52 180 280 313 Ф10 181 M8 M50×1.5 109 73
14 550 520 213 170 350 505 Ф14 388 M12 G3” 162 460

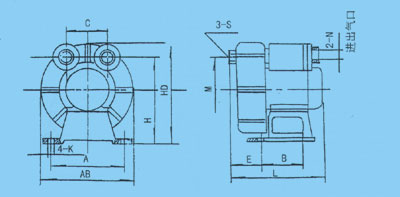

XGB系列漩涡气泵外形尺寸

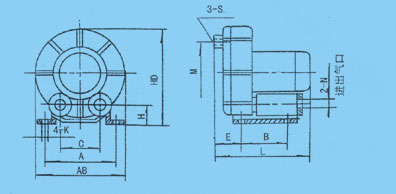

XGB系列漩涡气泵安装尺寸

XGB系列漩涡气泵
XGB系列漩涡气泵（示意图）
