LW5D-16万能转换开关产品详细说明：

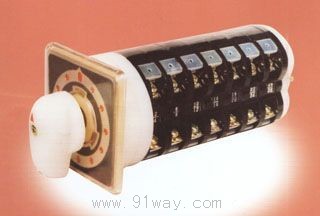

LW5D-16万能转换开关

1. 约定发热电流为16A.
2. 额定绝缘电压为500V.
3. 允许正常操作频率300次/h.
4. 不同使用类别下的额定工作电压和额定工作电流见下表3.
5. 接通和分断能力见表4.
6. 电寿命为20x10^4次.
7. 机械寿命为100x10^4次.
8. 外型及安装尺寸
8.1 外型尺寸:开启式转换开关见图1及表5,防护式转换开关见图2.
8.2 安装尺寸:开启式定位型和自复型A转换开关见图3,自复型B见图4,防护式转换开关见图2.

表 3 LW5D-16万能转换开关

转换开关用途	使用类别		额定工作电压V	额定工作电流V
主令控制用	AC-15		550	2.0
			380	2.6
			220	4.6
	DC-13	双断点	440	0.14
			220	0.27
			110	0.55
		四断点	440	0.20
			220	0.41
			110	0.82
直接控制5.5KW及以下三相笼型感应电动机	AC-3		380	12
	AC-4

表   4 LW5D-16万能转换开关
转换开关用途	电流种类	使用类别		可控线圈功率	接通和分断
					电压V	电流A	cosφ	T0.95 ms
主令控制用	交流	AC-15		1000VA	1.1x500	1.1x2.0	0.3	一
					1.1x380	10x2.6
					1.1x220	10x4.6
	直流	DC-13	双断点	60W	1.1x440	1.1x0.14	一	300
					1.1x220	1.1x0.27
					1.1x110	1.1x0.55
			四断点	90W	1.1x440	1.1x0.2	一	300
					1.1x220	1.1x0.41
					1.1x110	1.1x0.82

直接控制5.5KW三相笼型感应电动机	接  通			接通和分断(通断)
	电压V	电流A	cosφ	电压V	电流A	cosφ
	1.05x380	12x12	0.45	1.05x380	10x12	0.45

表   5
型 式	各节转换开关L值
	(节数)1	2	3	4	5	6	7	8
定位型	59±2.3	75±2.3	91±2.7	107±2.7	123±3.15	139±3.15	155±2.3	171±2.3
自复型	63±2.3	79±2.3	95±2.7	111±2.7	127±3.15	143±3.15	159±2.3	175±2.3
型 式	各节转换开关L值
	(节数)9	10	11	12	13	14	15	16
定位型	187±3.6	203±3.6	219±3.6	235±3.6	251±4.05	267±4.05	283±4.05	299±4.05
自复型	191±3.6	207±3.6	223±3.6	239±3.6	255±4.05	271±4.05	287±4.05	303±4.05

LW5D-16万能转换开关
