YJDX系列振动电机产品详细说明：

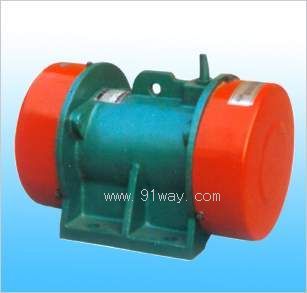

YJDX系列振动电机



工作条件

  1.环境温度：不超过40℃;电源频率50HZ；
  2.绝缘等级：B级；工作方式：连续；

用途

YJDX系列振动电机是动力源与振动源合为一体的激振源。其激振力可以无级调节，应用于一般振动机械的激振，如振动给料机、振动输送机、振动破碎机、振动放矿机、振动落砂机、振动筛分机、振动提升机、振动充填机、料仓的振动破拱等等。广泛地应用在电力、建材、煤碳、冶金、化工、铸造、轻工、粮仓的等各行业。

特点
体积小、重量轻、激振力大、使用维修方便。
全封闭结构，可任何无防爆要求的粉尘条件下工作。
使用寿命长，轴承寿命达5000小时以上。
可多机组合成各种振动形态，以完成各种作业要求。

YJDX型振动电机技术参数据

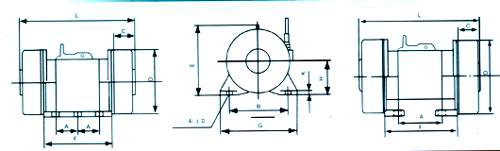

型号	极数()	同步转速(r/min)	最大激振力(KN)	额定功率 （kw)	额定电流（A）	安装尺寸											安装螺栓尺寸	重量（kg)
						A	B	C	D	E	F	G	H	K	L	D
YJDX-2.5-2	2	3000	2.5	0.25	0.79	140	180	75	110	196	168	214	80	30	318	Φ12	M12×1.5	23
YJDX-5-2	2	3000	5	04	1.24	120	155	90	135	215	200	200	90	20	370	Φ16	M16×1.5	30
YJDX-8-2	2	3000	8	0.75	2.30	120	155	90	150	215	200	200	90	20	370	Φ16	M16×1.5	32
YJDX-16-2	2	3000	16	1.50	3.50	135	200	90	170	240	220	250	100	22	440	Φ20	M20×1.5	55
YJDX-2.5-4	4	1500	2.5	0.1	0.32	100	145	80	150	185	150	170	80	16	310	Φ12	M12×1.5	22
YJDX-5-4	4	1500	5	0.2	0.8	120	155	90	170	220	200	200	100	20	400	Φ16	M16×1.5	38
YJDX-5-4A	4	1500	5	0.2	0.8	175	250	90	170	232	210	305	90	40	400	Φ14	M14×1.5	40
YJDX-8-4	4	1500	8	0.4	1.15	135	170	65	227	260	220	220	125	20	400	Φ18	M18×1.5	56
YJDX-8-4A	4	1500	8	0.4	1.15	180	240	65	227	283	270	305	122	25	402	Φ18	M18×1.5	65
YJDX-10-4	4	1500	10	0.55	1.65	135	170	75	227	260	220	220	125	20	400	Φ18	M18×1.5	60
YJDX-16-4	4	1500	16	0.75	2.3	135	200	75	290	280	220	250	140	22	450	Φ20	M20×1.5	79
YJDX-20-4	4	1500	20	1.5	2.86	160	230	80	300	320	270	280	160	25	460	Φ24	M24×1.5	98
YJDX-25-4	4	1500	25	1.8	3.72	160	230	80	300	320	270	280	160	25	460	Φ24	M24×1.5	110
YJDX-32-4	4	1500	32	2.0	4.7	200	300	100	300	340	300	370	187	30	560	Φ30	M30×1.5	160
YJDX-5-6	6	1000	5	0.4	1.24	120	190	126	170	240	190	235	120	20	400	Φ14	M14×1.5	46
YJDX-5-6A	6	1000	5	0.4	1.24	175	250	126	170	232	210	305	91	40	465	Φ14	M14×1.5	49
YJDX-10-6	6	1000	10	0.75	2.3	135	200	90	254	280	220	250	140	22	450	Φ20	M20×1.5	78
YJDX-16-6	6	1000	16	1.1	3.4	160	230	80	300	320	270	280	160	25	460	Φ24	M24×1.5	80
YJDX-20-6	6	1000	20	1.5	4.6	160	230	115	300	320	270	280	160	25	530	Φ24	M24×1.5	120
YJDX-20-6A	6	1000	20	1.5	4.6	224	290	115	300	350	335	370	160	35	570	Φ20	M20×1.5	160
YJDX-20-6B	6	1000	20	1.5	4.6	180	260	115	300	350	290	340	180	35	525	Φ26	M26×1.5	155
YJDX-20-6C	6	1000	20	1.5	4.6	170	310	115	300	350	280	380	160	35	525	Φ33	M30×1.5	150
YJDX-25-6	6	1000	25	1.8	5.5	200	300	100	300	340	300	370	187	30	560	Φ30	M30×1.5	170
YJDX-30-6	6	1000	30	2.2	6.4	200	300	125	345	390	300	370	187	40	560	Φ30	M30×1.5	150
YJDX-40-6	6	1000	40	3.0	7.2	220	350	125	345	400	355	430	180	40	560	Φ30	M30×1.5	180
YJDX-50-6	6	1000	50	3.7	9.1	110	390	160	430	450	350	490	230	40	706	Φ36	M36×1.5	300
