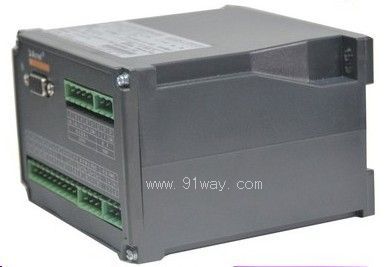

BD系列电力变送器

功能与特征
用途:是一种将被测交流电流、电压参数，经隔离变送成线性的直流模拟信号的装置。
测量:单相二线，三相三线交流电流/电压
输入范围:10Aac,5Aac,1Aac;150Vac,450Vac,600Vac
精度:±0.2%RO
输出:0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号
工作电源:AC220V±10%或AC/DC24~265V
外型尺寸:单相112（L）×65（W）×70（H）mm、三相112（L）×100（W）×70（H）mm
安装方式:35mm标准导轨、底座螺钉安装

详细说明：
常用规格实例

Model:BD-A1 ;
Class: ±0.2%
Input: 1P2W, 5Aac, 50Hz;
Output:4~20mAdc
Aux.power:AC220V
描述:此型号为单相电流变送器，5Aac 电流互感器（CT）变比电流信号输入，输出4~20mAdc, 工作电源AC220V

BD-AI 交流电流变送器
BD-DI 直流电流变送器
BD-AV 交流电压变送器
BD-DV 直流电压变送器
三相电流、电压变送器
BD-3I3 三相电流变送器
BD-3V3 三相三线电压变送器
BD-4V3 三相四线电压变送器
功率变送器 BD-3P 三相三线有功功率变送器
BD-3Q 三相三线无功功率变送器
BD-3P/Q/I 三相三线有功功率/无功功率/电流组合变送器
BD-4P 三相四线有功功率变送器
BD-4Q 三相四线无功功率变送器、 电度变送器
BD-3E 三相三线有功电度变送器
BD-3RE 三相三线无功电度变送器
BD-3P/E 三相三线有功功率/有功电度组合变送器
BD-3Q/RE 三相三线无功功率/无功电度组合变送器
BD-PF 功率因数变送器
BD-F 频率变送器
