LXW5系列微动开关产品详细说明：

特点与用途：
LXW5系列微动开关具有电气上不分开的相邻触头元件，适用于交流50Hz，最大工作电压为220V的电气系统中，作行程检测、保护、联锁之用。

开关的结构特点和动作原理：
LXW5微动开关是一种瞬动型单断点电器元件，采用一只常闭触头、一只常开触头和一个支承在金属支架上公共跳跃式的弹性接触片为动触头。
开关在外力（撞块等）作用下，通过操作件使接触片压缩到超过死点时，即使常闭、常开触头瞬时换接，当外力减少至一定值（小于复位力）时，触头立即自动复位至原状。

LXW5系列微动开关分类：
1.按结构型式分：
a) 推杆柱塞型；
b) 短弹簧柱塞型；
c) 面板安装柱塞型；
d) 面板安装滚轮柱塞型；
e) 铰链杠杆型；
f) 铰链滚轮杠杆型；
g) 宽滚轮杠杆型。
2.按接线形式分
a) 螺钉型；
b) 螺钉防护型。

使用类别和基本参数：
1. 使用类别
开关的使用类别如表1所示：

型号	电流种类	使用类别	典型用途
LXW5	交流	AC—15	控制交流电磁铁负载
LXW5	直流	DC—13	控制直流电磁铁负载
LXW5/L	交流	AC—12	控制电阻性负载和光电耦合隔离的固态负载
LXW5/L	直流	DC—12	控制电阻性负载和光电耦合隔离的固态负载

2. 基本参数
开关的基本参数如表2所示：

型号	额定电压 V		额定控制容量	约定发热电流A	触头数量
					常分	常合
LXW5	交流	380	100VA	10	1	1
	直流	220	10W
LXW5/L	交流	380	交流AC100VA	15
	直流	220	直流DC 66W

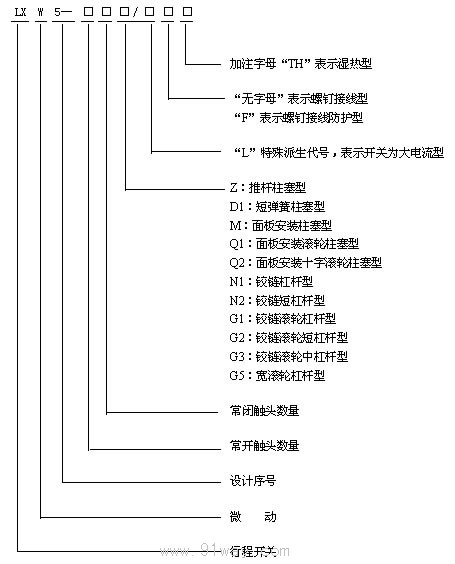

型谱：

开关的电寿命与机械寿命：
1. 开关的交直流电寿命按表3、表4所示：

电流种类	使用类别	额定工作电压	额定工作容量	接通			分断			寿命次数次
AC	AC-15	380V	100VA	I/Ie	U/Ue	COSφ	I/Ie	U/Ue	COSφ	60×10⁴
AC	AC-15	380V	100VA	10	1	0.7	10	1	0.7	60×10⁴
DC	DC-13	220V	10W	I/Ie	U/Ue	T_0.95	I/Ie	U/Ue	T_0.95	30×10⁴
DC	DC-13	220V	10W	1	1	60ms	1	1	60ms	30×10⁴

表4（大电流型）

电流种类	使用类别	额定工作电压	额定工作容量	接通、分断能力						寿命次数次
				加热器负载		白炽灯负载		电动机、继电器螺管线圈负载T_0.95
				加热器负载		白炽灯负载		电动机、继电器螺管线圈负载T_0.95
				接通	分断	接通	分断	接通	分断
AC	AC-12	380V	1000VA	3A	3A	1.0A	0.75A	2.5A	2.5A	10×10⁴
DC	DC-12	220V	66W	0.3A	0.3A	0.3A	0.3A	0.05A	0.05A	10×10⁴
注：试验时交流负载为电动机、继电器、螺管线圈，直流负载为电动机、继电器、螺管线圈

2. 开关的机械寿命：基型为300万次，其余派生型号为100万次

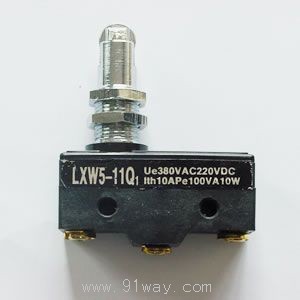

LXW5系列微动开关（示意图）
