产品名称: LHYM液压螺母
型号规格: LHYM液压螺母
  放大图片 放大图片
产品类别: 常规产品 -- 五金工具 -- 紧固件
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LHYM液压螺母产品详细说明:

一、概述

LHYM液压螺母适用于需经常拆装的螺栓;超大螺栓的予紧;大型工件的锁紧等场合。并可做液压过盈连接拆装工具。
液压螺母的优点:·操作方便、省力 ·予紧力大 ·安全、可靠 ·可用于传统方法不能完成的地方。
目前生产的液压螺母规格为:M120×3-M320×6,注油方式分为轴向注油和径向注油。压力等级为40Mpa;21Mpa。
也可根据用户要求设计、制造,以满足不同的螺纹规格及锁紧行程。

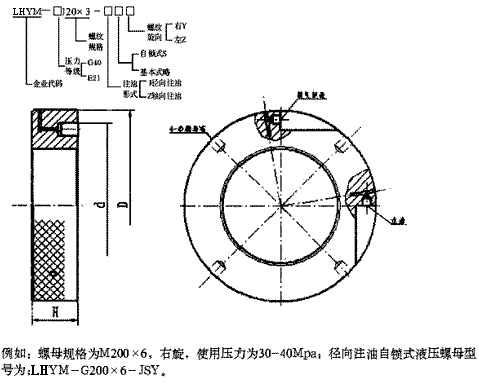

二、结构图示
LHYM液压螺母选型说明及外形尺寸

三、LHYM液压螺母技术参数

型 号
D D1 H 压 环 注轴压力 压环压力
行程L 面积
毫  米 平房厘米 MPa KN
LHYM-G120×3
LHYM-Tr120×6
220 180 60 5 77 40 277
LHYM-G130×3
LHYM-Tr30×6
230 190 60 5 82 40 295
LHYM-G140×3
LHYM-Tr40×6
240 200 60 5 87 40 313
LHYM-G150×3
LHYM-Tr50×6
270 220 70 5 125 40 450
LHYM-G160×3
LHYM-Tr160×6
280 230 70 8 132 40 475
LHYM-G170×3
LHYM-Tr70×6
290 240 70 8 138 40 497
LHYM-G180×3
LHYM-Tr80×6
300 250 70 8 145 40 522
LHYM-G190×3
LHYM-Tr90×6
310 260 70 8 150 40 540
LHYM-G200×3
LHYM-Tr200×6
320 270 70 8 157 40 565
LHYM-G210×3
LHYM-Tr210×6
330 280 70 8 163 40 587
LHYM-G220×3
LHYM-Tr220×6
340 290 70 8 169 40 608
LHYM-Tr240×6 370 320 80 8 188 40 730
LHYM-Tr260×6 400 350 80 8 207 40 800
LHYM-Tr280×6 420 370 80 8 270 40 1000
LHYM-Tr300×6 450 400 90 10 294 40 1100
LHYM-Tr320×6 470 420 90 10 310 40 1200
LHYM-Tr340×6 490 440 100 12 325 40 1260
LHYM-Tr360×6 510 460 100 12 341 40 1320
LHYM-Tr380×6 530 480 100 12 357 40 1400

表中参数可能因为改良而变更,恕不另行通知。

四、使用方法与注意事项
1.手动泵在使用前将液压油注满,注油口在手动泵的后端,打开螺母注油,注油后锁紧。加压时将泵上方的手柄上下压动,将泵右侧的卸荷开关手柄顺时针锁紧;卸压时将手柄逆时针旋转即可。左侧接压力表,可观察加压时的压力指示,手动泵前端接注油胶管。
2.液压螺母由螺母体、压环、注油口及放油排气接头组成,使用时将螺母外观清洗干净。螺母旋进工件并锁紧螺母,压环应在原始位置,然后将手动泵的注油胶管接口插在注油口上,锁紧手动泵右侧的卸荷开关手柄,慢慢加压,同时将放油排气接头上部的放气帽向内旋,放气,直至螺母内空气排净,流出干净的液压油后向外旋松放气帽使之单向阀关闭,继续加压注油,使压环向外压出,达到压紧目的,直到加压到你所需压紧目的即可。松开卸荷开关手柄,松开手动泵的加压胶管接头。
3.松卸螺母将放油排气接头向里旋转直至液压油流出,慢慢松开螺母即可。
4.螺母在没有旋进工件锁紧前,请不要给螺母加压,防止压环偏载脱出,在不使用时请将螺母内的油放净,压环回到原始位置,以备下次使用。在螺纹处加黄油防止生锈。

LHYM液压螺母
