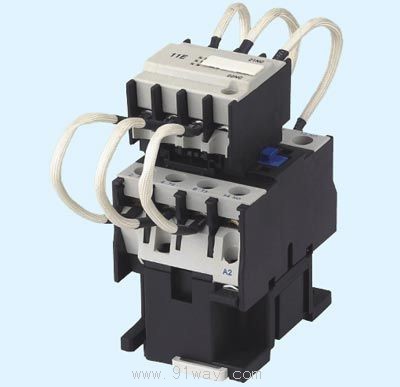

M-DILMK系列电容接触器产品详细说明：

M-DILMK系列电容接触器为切换三相电容器组的接触器

M-DILMK系列电容接触器用于功率因数的补偿

直接连接不需要扼流电感器

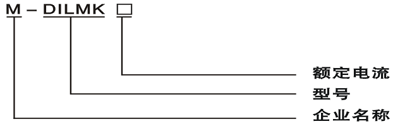

◆型号及其含义

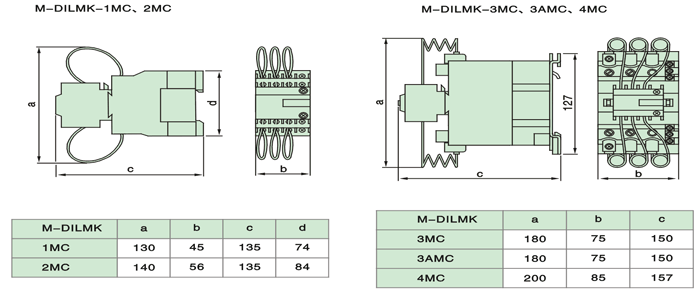

◆外形及安装尺寸


◆接触器的应用

特性
接触器通过一个提前介入的接点模块和抑制电阻，把最大电流限制在60In。
通过限制台上电流，提高了产品的寿命。
附加模块的专利设计，保证了使用安全和长寿命。

工作条件
对于单级或多级电容器组，不需要扼流感器。
必须通过gG熔断器来进行短路保护，额定值为1.7...2In。

最大操作功率
在下列工作条件下，根据功率值来选择。

最大操作频率(次/小时)					M-DILMK-1MC、2MC、3MC	240
					M-DILMK-3AMC、4MC	100
电寿命(万次)					M-DILMK-1AMC、2MC、 3MC、3AMC、4MC	400V 30
						690V 20
操作功率 50/60Hz			辅助接点		电缆旋紧力矩	基本型号
220V	400V	660V				包括控制电压
240V	440V	690V
kVAR	kVAR	kVAR	N/O	N/C	N.m
8.5	16.7	24	1	1	1.7	M-DILMK-1MC
			-	2	1.7	M-DILMK-1AMC
15	25	36	1	1	2.5	M-DILMK-2MC
			-	2	2.5	M-DILMK-2AMC
20	33.3	48	1	2	5	M-DILMK-3MC
25	40	58	1	2	5	M-DILMK-3AMC
40	60	92	1	2	9	M-DILMK-4MC
(1)控制电压
V	24	110	220	380
50/60Hz	B7	F7	M7	Q7

M-DILMK系列电容接触器
