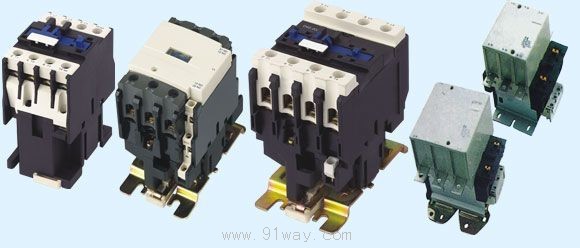

M-DIL系列交流接触器产品详细说明：

M-DIL系列交流接触器外形及安装尺寸

使用范围
M-DIL 系列交流接触器(以下简称接触器)适用于交流 50Hz或60Hz、电压至660V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装成积木式辅助触头组、空气延时头，机械联锁机构等部件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。

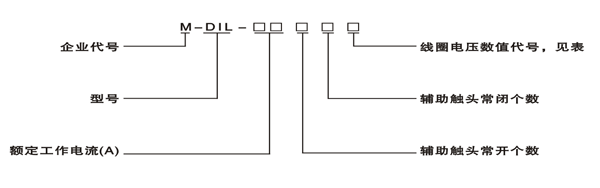

型号及其含义


主要技术参数

型号		M-DIL-00MC	M-DIL-00AMC	M-DIL-0MC	M-DIL-0AMC	M-DIL-1MC	M-DIL-1AMC	M-DIL-2MC	M-DIL-2AMC	M-DIL-3MC	M-DIL-3AMC
额定绝缘电压(V)		660	660	660	660	660	660	660	660	660	660
约定发热电流It(A)		25	25	32	40	50	60	80	80	125	125
额定工作电流380V AC3		9	12	16	25	32	40	50	68	80	95
控制功率(kW)	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
备注		安装方式：1、两个钉安装 2、35mm导轨安装					1、3个螺钉安装 2、75mm或35mm导轨安装

M-DIL系列交流接触器
