产品名称：

ZDR型锥形转子制动三相异步电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 锥形转子电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZDR型锥形转子制动三相异步电动机产品详细说明：

ZDR型锥形转子制动三相异步电动机可串电阻起动，使其机械特性能人为的随意变软，能在较小的起动电流下提供较大的起动转动转矩，可进行小范围的调速，起动平稳，制动安全可靠。且与减速机配套，用于驱动起重运输机械及高效率机械和其它需要迅速制动的传动机械。对起动负载大及配电容量不足而用笼型锥形电动机不能顺利起动时，可采用本系列电动机。本系列电动机械采用50HZ，380V电源。基准工作制为S3，负载持续率25%，通电起动次数每小时120次。

结构简介：
本系列为卧式电动机，采用圆锥面制动器，输出端轴伸为矩形花键或平键，机座不带底脚，前端盖有凸缘（法兰式），安装孔在前端盖凸缘上。本系列电动机为封闭式结构，防护等级IP44，冷却方式为自扇冷式IC0141，绝缘等级有B级或F级两种。

主要技术参数：

型号\参数	功率KW	转速r/min	额定电流A	最大转矩/额定转矩	功率因素	绝缘等级	效率η	转子开路电压 V	转子电流A	制动力矩N.m	工作制JC	重量kg
ZDR100-4D	1.5	1350	4.3	2.5	0.75	B	0.70	131	8.7	10.0	25%	39
ZDR100-4	1.5	1350	4.3	2.5	0.75	B	0.70	131	8.7	10.0	25%	39
ZDR112L1-4	2.1	1350	5.6	2.5	0.77	F	0.79	130	12.0	13.5	40%	39
ZDR112L2-4	3.0	1350	6.9	2.5	0.77	F	0.79	126	16.0	19.0	40%	41
ZDR125-4	4.6	1380	15.0	2.8	0.84	F	0.80	160	18.0	35.0	40%
ZDR140-4	8.0	1400	19.0	2.8	0.83	F	0.83	185	20.0	62.0	40%

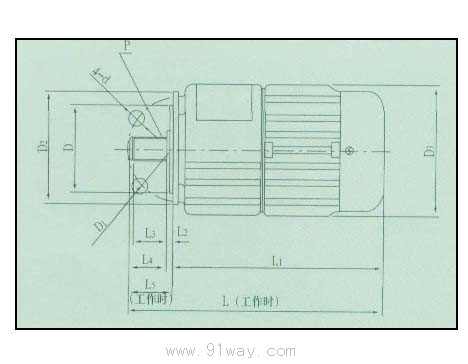

外形及安装尺寸(单位：mm)

	功率KM	Dzs	D1	D2	D3	L工作时	L1	L2	L3	L4	L5	d	P
ZDR100-4D	1.5	φ180h7	φ200	φ200	φ218		442	11.5	30	34.5	46	φ11	6D-25f9× 22h15×6d11
ZDR100-4	1.5	φ100h7	φ120	φ140	φ218	488.0	442	11.5	30	34.5	46	φ9	6D-25f9× 22h15×6d11
ZDR112L1-4	2.1	φ180h7	φ200	φ200	φ218	507.5	461	11.5	30	35.0	46.5	φ11	6D-25f9× 22h15×6d11
ZDR112L2-4	3.0	φ180h7	φ200	φ220	φ218	507.5	461	11.5	30	35.0	46.5	φ11	6D-32f9× 26h15×6d11
ZDR125-4	4.6	φ125h7	φ150	φ200	φ249	543.0	488	18	32	37.0	55	M12	键10×8×32
ZDR140-4	8.0	φ125h7	φ150	φ218	φ277	627.0	572	18	30	37.0	55	M12	键10×8×32

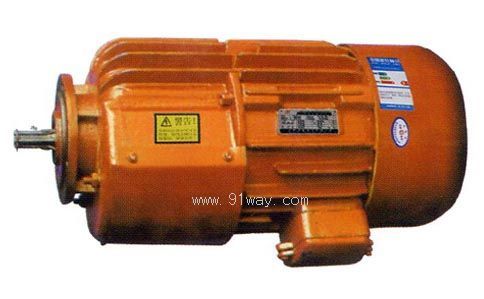

ZDR型锥形转子制动三相异步电动机

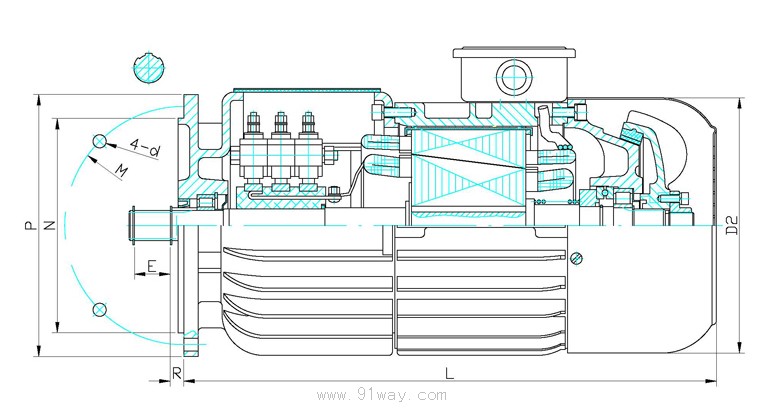

ZDR型锥形转子制动三相异步电动机（示意图）
